Na realidade, este aparelho é um medidor de intensidade de campo simplificado com apenas um transistor. Podemos usá-lo para detectar a presença de sinais de RF intensos, como os produzidos por transmissores.
Com este circuito podemos detectara presença de sinais de RF de osciladores, transmissores, geradores de sinais na faixa de frequências que vai de uns 100 kHz a mais de 200 MHz.
O circuito é alimentado por pilhas ou bateria e como sensor usa uma pequena antena telescópica de20 cm a 1 metros, dependendo da faixa de frequências detectada e da sensibilidade desejada.
O circuito possui uma etapa detetora com um diodo de germânio, para maior sensibilidade, e um transistor amplificador que alimenta um instrumento indicador.
O instrumento tanto pode ser um microamperimetro com 200 µA a 1 mA de fundo de escala como até mesmo a escala mais baixa de correntes de um multímetro comum.
O choque de RF não é crítico podendo ter valores entre 100 µH e 1 mH dependendo da faixa de frequências desejada.
Para maior sensibilidade com sinais de frequências mais baixas deve ser usado um choque de valor maior.

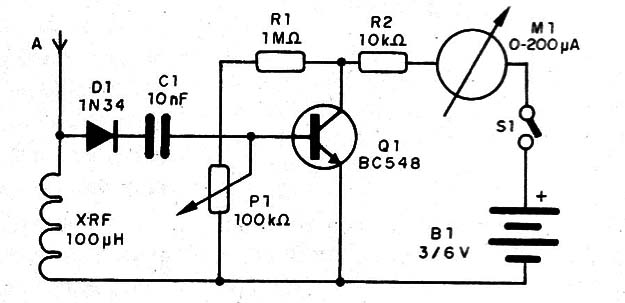

Na figura 1 temos o diagrama completo do aparelho.
![Figura 1 – Diagrama do comprovador de transmissores
Figura 1 – Diagrama do comprovador de transmissores](/images/stories/instrumentacao2/ins0532_0001.jpg)
O transistor pode ser de qualquer tipo de uso geral e o potenciômetro serve para ajustar o circuito no ponto de maior sensibilidade.
O consumo é muito baixo, podendo ser usadas duas pilhas AA ou mesmo AAA na alimentação.
O conjunto pode ser instalado numa pequena caixa plástica.

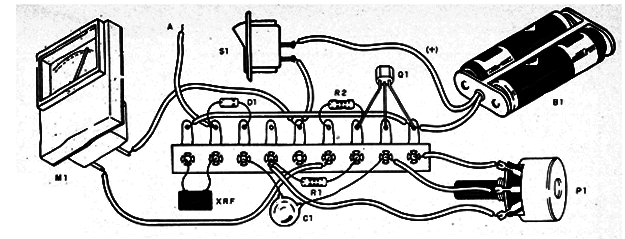

Como se trata de montagem muito simples, podemos usar uma ponte de terminais isolados como base, conforme mostra a figura 2.
![Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais](/images/stories/instrumentacao2/ins0532_0002.png)
Na montagem observe a posição do transistor e a polaridade do diodo, fonte de alimentação e instrumento indicador.
Para usar, aproxime a antena do aparelho de um transmissor pequeno e ajuste P1 para obter indicação de sinal.
Q1 – BC548 – transistor NPN de uso geral
D1 – 1N34 – diodo de germânio
R1 – 1 M Ω x 1/8 W – resistor – marrom, preto, verde
R2 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja
P1 – 100 k Ω – potenciômetro
XRF – 100 µH a 1 mH – choque de RF (microchoque)
C1 – 10 nF –capacitor cerâmico ou poliéster
S1 – Interruptor simples
M1 – 0-200 µA – microamperímetro - ver texto
B1 – 3 a 6 V – 2 ou 4 pilhas
A – antena de 15 cm a 1 metro
Diversos:
Caixa para montagem, ponte determinais, fios, solda, etc.
