Este projeto permite a medida de sinais de áudio fracos como os obtidos em circuitos pré-amplificadores, linhas de CAG e outros, servindo para os técnicos de reparação. O circuito utiliza componentes comuns de baixo custo.
O circuito usa uma fonte simétrica formada por 8 pilhas pequenas, mas o consumo é muito baixo o que significa uma boa durabilidade para elas.
Sensibilidade do circuito é ajustada em P1, chegando a 1 V de fundo de escala e uma impedância de entrada de 20 M Ω, com um instrumento de 200 µA.
Na falta desse instrumento, tanto podem ser usados tipos de 50 µA a 1 mA como até mesmo a escala mais baixa de corrente de um multímetro comum.

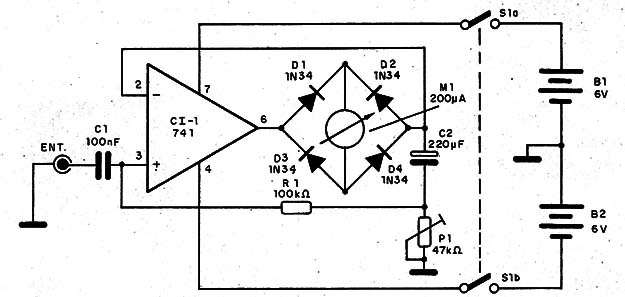

Na figura 1 temos o diagrama completo do voltímetro de áudio.
Figura 1 - Diagrama do voltímetro de áudio
![](/images/stories/instrumentacao2/ins0531_0001.jpg)

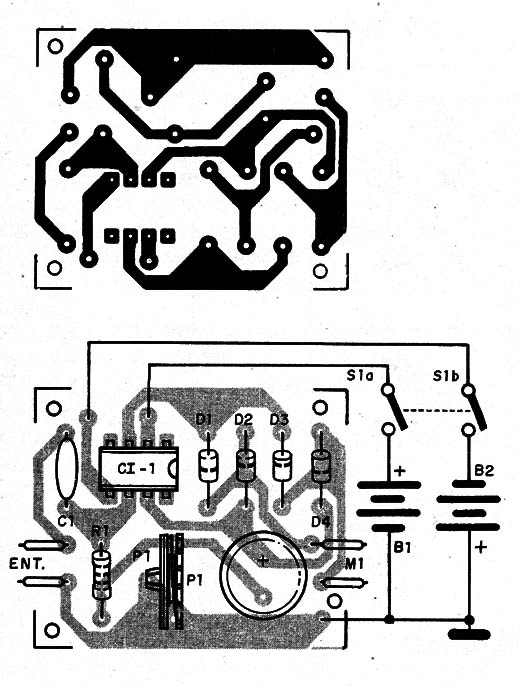

A placa de circuito impresso para a montagem é mostrada na figura 2.
![Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem](/images/stories/instrumentacao2/ins0531_0002.jpg)
Observe a polaridade na conexão do instrumento e a posição do circuito integrado, ao realizar a montagem.
O interruptor deve ser duplo, podendo ser usada uma chave 2 x 2 para esta finalidade.
CI-1 – 741 – circuito integrado
D1 a D4 – 1N34 – diodos de germânio
M1 – Microamperímetro de 200 µA – ver texto
B1, B2 – 6 V – pilhas pequenas
S1 – Interruptor duplo
P1 – 47 k Ω- trimpot
R1 – 100 k Ω x 1/8 W – resistor – marrom, preto, amarelo
C1 – 100 nF – capacitor cerâmico ou poliéster
C2 – 220 µF – capacitor eletrolítico
Diversos:
Placa de circuito impresso, suporte de pilhas, caixa para montagem, fios, solda, etc.
