Nos dias atuais a preocupação com a qualidade da energia, melhor aproveitamento da energia numa aplicação, quer seja ela de uma fonte convencional ou alternativa é de vital importância. No entanto, para que resultados satisfatórios possam ser alcançados numa aplicação profissional é preciso contar com instrumentos apropriados. A Keysight (antiga Agilent Technologies) possui uma série importante de instrumentos para a análise da energia. Trata-se da série IntegraVision PA2200 de que trataremos neste artigo.
Numa instalação industrial, numa instalação de geração ou transmissão de energia é fundamental monitorar se a energia envolvida nos diversos processos tem qualidade de acordo com o que se espera e também verificar seu aproveitamento da melhor maneira.
Testes de qualquer dispositivo de potência são portanto fundamentais e devem ser feitos com instrumentos apropriados.
Conversores de potência, veículos elétricos, conversores AC/DC. DC/AC, DC/DC, inversores solares e dispositivos que encontramos em satélites e defesa aérea são exemplos de aplicações em que a análise da energia é importante.
Em todas estas aplicações existem medidas críticas que devem ser feitas e que de forma comum seriam feitas com diversos instrumentos ou diversos arranjos de instrumentos.

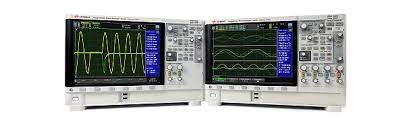

No entanto, todas elas podem ser realizadas com a utilização de um único instrumento. Esta é a solução que a Keysight oferece com sua série IntegraVision PA2200 de Analisadores de energia, os modelos PA2201A de 2 canais e o PA2203A de 4 canais.
![](/images/stories/instrumentacao2/ins0584_0001.png)
As principais medidas críticas que podem ser realizadas com estes instrumentos são:
- Visualização das formas de ondas dos sinais como num osciloscópio.
- Programação de diversos modos de teste com a flexibilidade de entradas isoladas.
- Visualização de transientes, correntes in-rush e mudanças de estado com um digitalizador de alta velocidade que captura tensões, correntes e potência em tempo real.
- Analise de tensão, corrente e potência em tempo real e domínios de frequência.
- Utiliza tela de 310 mm de alta resolução e interface de toque.
Tamanho reduzido com uma profundidade mínima que aproveita melhor o espaço de sua bancada.
Otimizando a Energia
Uma das metas do mundo atual quando se fala em energia é, sem dúvida, trabalhar para seu melhor aproveitamento.
Reduzir o consumo e aumentar a eficiência são palavras chave quando se trata de sistemas que convertem energia tais como fontes AC/DC, conversores DC/DC, inversores DC/AC, inversores solares, sistemas de gerenciamento de baterias, controles de veículos elétricos, aplicações aéreas e de defesa.
Num laboratório de desenvolvimento os engenheiros precisam de recursos para estar constantemente monitorando os resultados de seus projetos de forma eficiente de modo a chegar aos melhores desempenhos.
Para isso, entretanto, existe desafios que devem ser enfrentados tais como:
- Como aumentar a eficiência e performance na conversão de energia de um sistema?
- Como usar de modo eficiente formas renováveis de energia tais como em inversores solares?
- Como aumentar o rendimento de sistemas de conversão de energia passando do modo sleep para potência total da melhor maneira?
- Como fazer de modo eficiente medidas repetitivas de potência?
- Como caracterizar a performance de sistemas de conversão de energia sob condições de transientes dinâmicos?
A Solução da Keysight
Os analisadores da Keysight possuem uma precisão de 0,05% com resolução de 16 bits na análise de consumo de potência AC ou DC.
São feitas 5 milhões de amostragens por segundo numa velocidade de digitalização com largura de faixa de 2,5 MHz.
Os instrumentos possuem uma interface amigável que facilita o seu uso, principalmente pelos que já estão familiarizados com o uso de um osciloscópio.
A sua conexão aos circuitos analisado é simples com as entradas isoladas umas das outras e do chassis do aparelho.
Características Gerais
As principais características dos Analisadores da série IntegraVision PA2200 são:
- Opera como um osciloscópio, mas faz medidas como um analisador de energia.
- Tem uma precisão básica de 0,05% para uma integridade superior nas medidas.
- O modelo PA2201A tem dois canais para medida de fase única e análise. O PA2203 tem 4 canais para a medida e análise de 3 fases.
- As entradas são isoladas para conexão fácil e segura.
Os leitores interessados podem consultar o datasheet completo desses instrumentos em:
http://www.keysight.com/pt/pc-2489617/ac-power-analyzers?nid=-32752.0.00&cc=BR&lc=por
