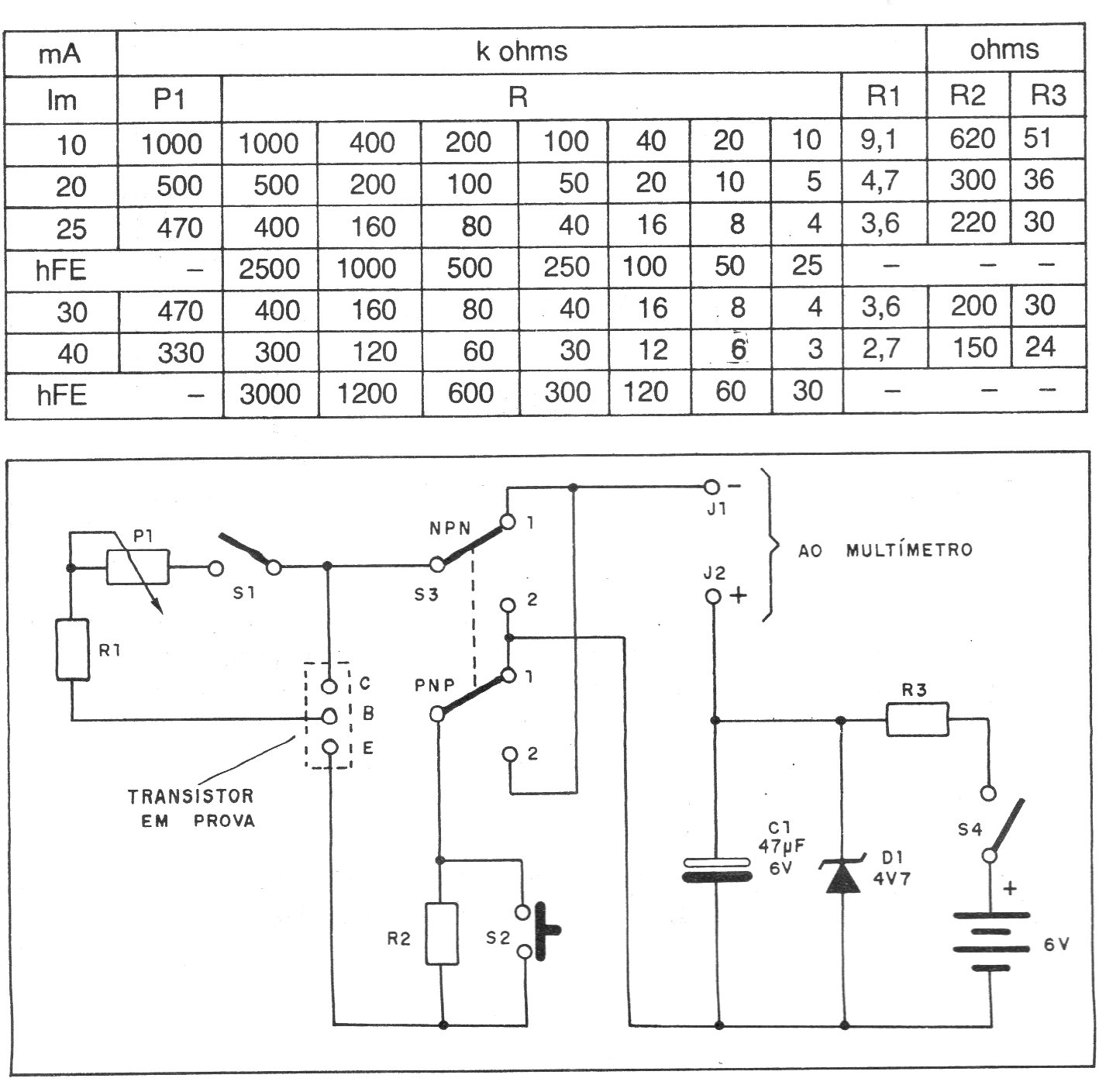

Com a configuração mostrada na figura é possível utilizam um multímetro para medir ganhos de transistores com um multímetro comum. A tabela junto ao diagrama fornece as correntes para os valores mais co0muns de ganhos correspondentes.
Ao utilizar escolha a escala apropriada. Se tiver transistores com ganhos conhecidos será interessante para fazer a calibração.
![](/images/stories/instrumentacao2/ins0359_0001.jpg)
