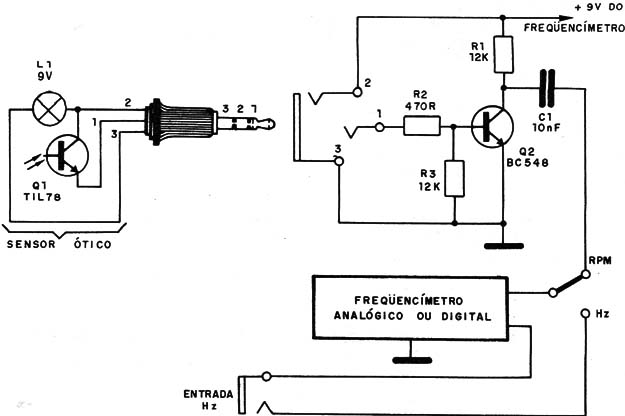

Com este circuito é possível utilizar um frequencímetro comum em um tacômetro. A conversão da leitura em rotações deve ser feita tendo por base a frequência medida.
O sensor óptico tem como emissor no circuito original que é antigo uma lâmpada, mas pode ser usado um LED com um resistor de 470 Ω em série para o caso da alimentação de 6 V.
![](/images/stories/instrumentacao2/ins0360_0001.jpg)

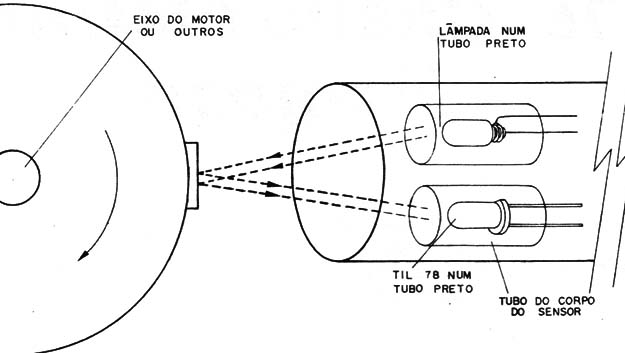

Na figura 2 temos uma sugestão de montagem do sistema sensor e sua utilização prática.
![](/images/stories/instrumentacao2/ins0360_0002.jpg)
Lembramos que uma frequência de 60 Hz corresponde a 3 600 rpm.
