As pontes são elementos fundamentais no projeto de instrumentos que se destinam à medida de componentes e circuitos tais como resistências, capacitâncias ou indutâncias além de servirem para a verificação do estado de circuitos completos. Veste artigo damos algumas pontes mais comuns com as fórmulas para seus componentes.
Podemos definir uma ponte como um circuito em que uma tensão se torna nula quando determinadas condições pré-estabelecidas são alcançadas em seus pontos.

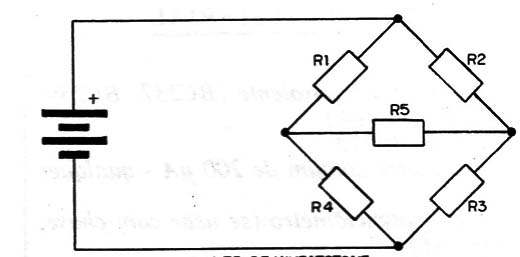

Por exemplo, na ponte mais conhecida que é a de Wheatstone, aparece uma tensão no resistor R5 da figura 1 quando esta se encontra em desequilíbrio, nas esta tensão se anula no momento em que os produtos das resistências extremas se igualarem, ou seja, quando R1. R3 R2. R4. Assim, supondo que R4 seja desconhecida, e que qualquer uma das outras resistências seja variável, podemos ajustá-la para obter o equilíbrio, ou seja, para anular a tensão em R5. Neste ponto bastará calcular o valor de R4 que nos é desconhecido aplicando a relação R1 x R3 = R2 x R4.
Um elemento importante na ponte é, portanto, o detector de nulo que indicará quando ela se encontra em equilíbrio.

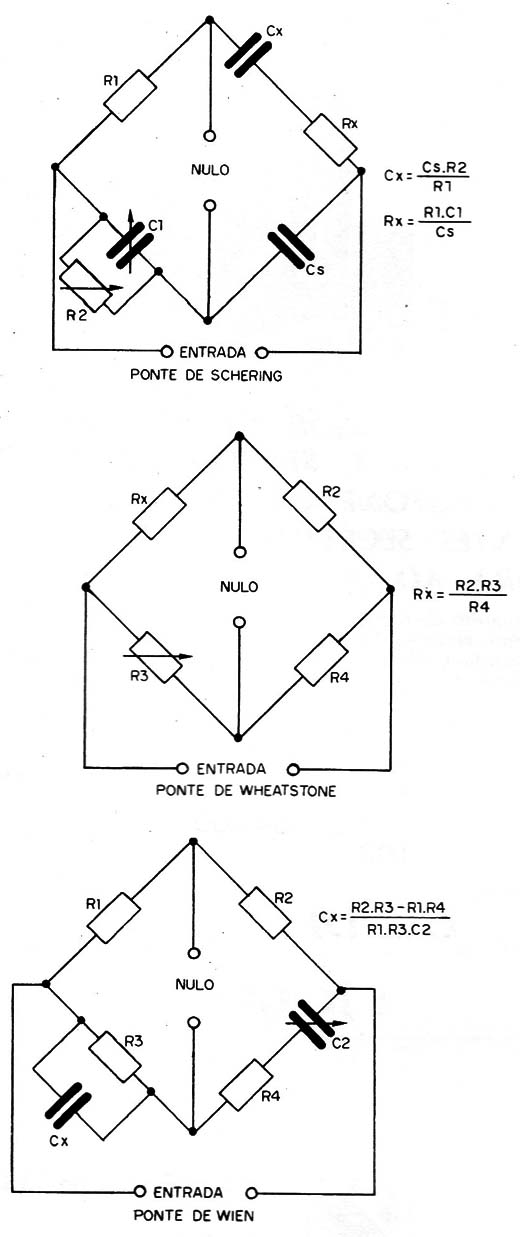

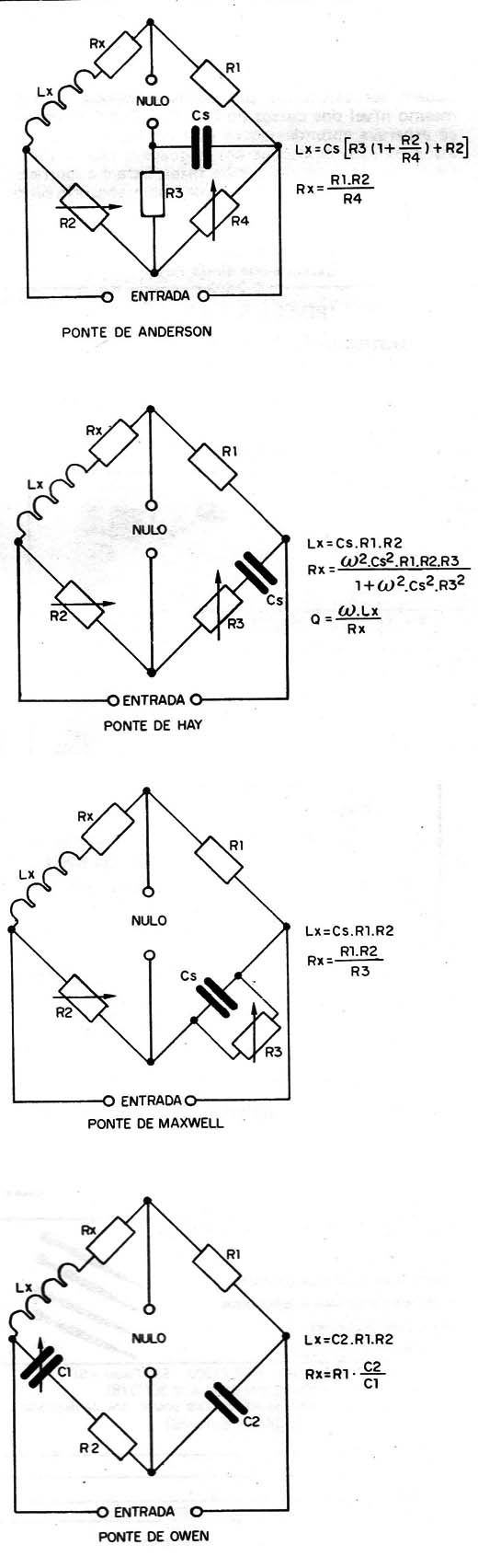

Existem diversos tipos de pontes que servem para determinar resistências, capacitâncias, ou indutâncias, e conforme o tipo de ponte teremos a sua alimentação e também o detector de nulo. Nos circuitos que daremos os elementos com índice X são os desconhecidos cujo valor queremos determinar (figuras 2 à 8).
(Publicado originalmente em 1981)
