Existem aparelhos de teste simples para verificar o funcionamento de transmissores e antenas de PX e PY? Se o leitor acha que somente com instrumentos caros é que se pode fazer ajustes e verificações de funcionamento de sua estação transmissora, é porque não conhece algumas técnicas simples e extremamente econômicas, ao alcance de todos. Neste artigo falamos de algumas destas técnicas e o que elas podem fazer por um melhor desempenho de sua estação.
Obs. Este artigo é de 1986 quando os radioamadores das faixas de PX e PY ainda eram muitos.
Os operadores de estações PX e PY podem contar com muitos tipos de equipamentos para a verificação ou ajustes de seus transmissores.
Alguns destes equipamentos são indispensáveis, pelo que podem fazer em termos práticos, de modo que todos devem se esforçar para adquiri-los o mais rapidamente possível.
Como exemplo de tais equipamentos citamos os medidores de ondas estacionárias (R.O.E.), os medidores de intensidade de campo, os wattímetros, etc.
Entretanto, enquanto o leitor não tem os recursos para a aquisição de tais equipamentos, existem soluções alternativas simplificadas que permitem uma avaliação do desempenho de uma estação.
Uma simples lâmpada piloto, um instrumento tipo VU-meter, uma lâmpada neon, uma lâmpada fluorescente, quando corretamente usados podem servir para a detecção de ondas estacionárias, verificação do funcionamento de transmissores e muitas outras aplicações.
Neste artigo daremos algumas sugestões de como usar alguns destes “instrumentos" ultra-simples na sua estação.
1. Detector de ondas estacionárias

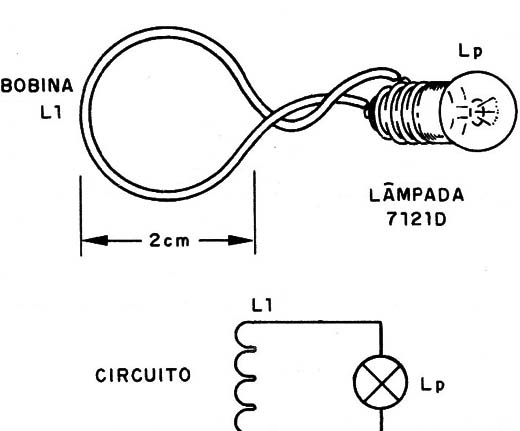

Um simples detector de ondas estacionárias pode ser feito com uma lâmpada incandescente de 6 V x 50 mA (Philips 7121D ou equivalente) e uma bobina enrolada com fio comum, rígido, de capa plástica, conforme mostra a figura 1.
![Figura 1 – Detector de ondas estacionárias
Figura 1 – Detector de ondas estacionárias](/images/stories/instrumentacao2/ins0332_0001.jpg)
A bobina é formada por 2 a 10 espiras de fio, dependendo da potência e frequência do transmissor.
Para os 5 W de um transmissor PX, as espiras podem ficar entre 3 e 5, devendo isso ser verificado experimentalmente.
Aproximando-se a bobina da antena de sua estação, com o equipamento ligado, a lâmpada deverá acender nos pontos correspondentes aos lobos das ondas estacionárias, indicando a sua presença.

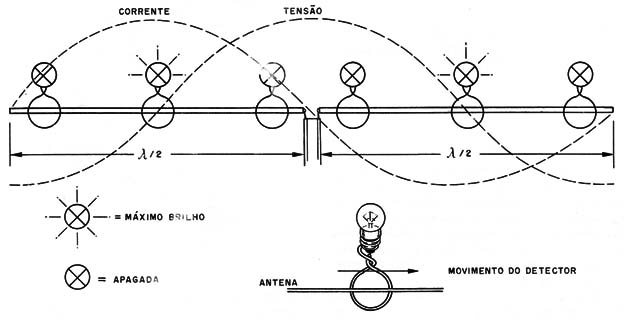

Se a lâmpada não acender, é sinal que não existem estas ondas, conforme mostra a figura 2.
![Figura 2 – Usando a lâmpada
Figura 2 – Usando a lâmpada](/images/stories/instrumentacao2/ins0332_0002.jpg)
Veja que a bobina não precisa (nem deve) tocar no fio ou antena.

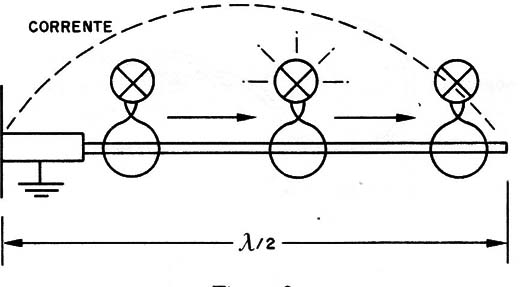

Numa antena comum, como, por exemplo, um dipolo simples, temos lobos de corrente e de tensão no funcionamento normal, conforme mostra a figura 3.
![Figura 3 – Lobos num dipolo simples
Figura 3 – Lobos num dipolo simples](/images/stories/instrumentacao2/ins0332_0003.jpg)
Isso quer dizer que o simples detector que mostramos deve acender no centro do radiador, pois se trata de um detector de corrente, e nos extremos do fio deve ficar apagado.
2. Detector neon de ondas estacionárias

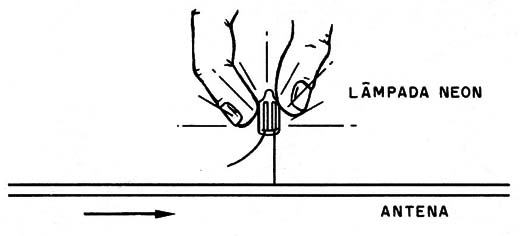

Uma lâmpada neon comum também funciona como um simples detector de sinais de RF, conforme mostra a figura 4.
![Figura 4 – Indicador com lâmpada neon
Figura 4 – Indicador com lâmpada neon](/images/stories/instrumentacao2/ins0332_0004.jpg)
No caso, o acendimento da lâmpada se faz nos lobos de tensão e não de corrente, o que corresponde a um comportamento diferente do detector anterior.

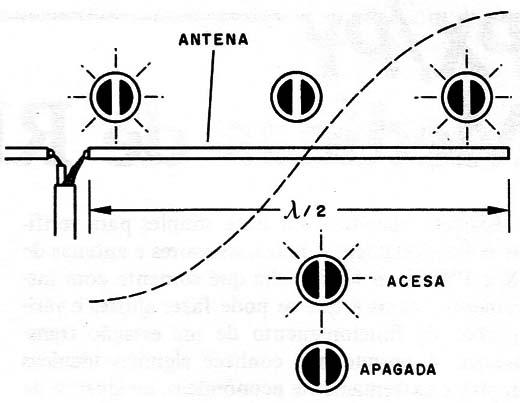

Na figura 5 mostramos o padrão de acendimento da lâmpada para um dipolo de meia onda.
![Figura 5 – Padrão de acendimento
Figura 5 – Padrão de acendimento](/images/stories/instrumentacao2/ins0332_0005.jpg)
O brilho da lâmpada deverá ser maior quando ela for tocada com os seus terminais nos extremos da antena.
Com qualquer um dos dois detectores pode-se, deslocando ao longo da antena, verificar o seu funcionamento com a detecção dos lobos e nós de irradiação.

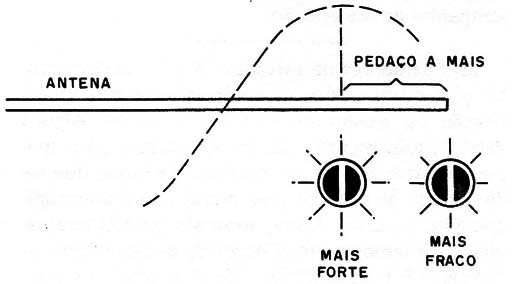

Uma antena incorretamente cortada, por exemplo, terá um lobo de irradiação antes de seu final, conforme mostra a figura 6.
![Figura 6 - Antena incorretamente cortada
Figura 6 - Antena incorretamente cortada](/images/stories/instrumentacao2/ins0332_0006.jpg)
O mesmo ocorre em relação à tensão.
3. Detector de RF com VU

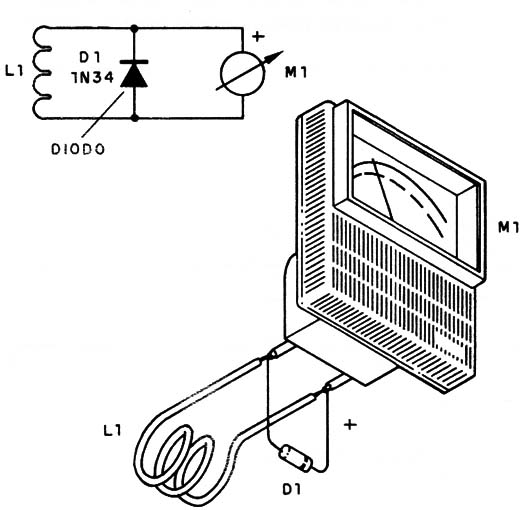

Um VU-meter comum de 200 µA ou ainda um miliamperímetro de 0-1mA em conjunto com um díodo detector (1N34 ou 1N60) e mais uma bobina com algumas espiras de fio conforme mostra a figura 7 formam um detector simples de RF.
![Figura 7 – Detector de RF
Figura 7 – Detector de RF](/images/stories/instrumentacao2/ins0332_0007.jpg)
O diodo também pode ficar ligado em série com a bobina e qualquer diodo de germânio comum pode ser usado.
