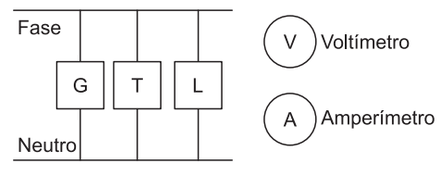

(ENEM-2013) – Um eletricista analisa o diagrama de uma instalação elétrica residencial para planejar medições de tensão e corrente em uma cozinha. Nesse ambiente existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, acorrente total e a corrente na lâmpada. Para isso ele dispõe de um voltímetro (V) e dois amperímetros (A).
![](/images/stories/questoes/er0097_0001.png)
Para realizar essas medida, o esquema da ligação desses instrumentos está representado em:
![(a)
(a)](/images/stories/questoes/er0097_0002.png)
![(b)
(b)](/images/stories/questoes/er0097_0003.png)
![(c)
(c)](/images/stories/questoes/er0097_0004.png)
![(d)
(d)](/images/stories/questoes/er0097_0005.png)
![(e)
(e)](/images/stories/questoes/er0097_0006.png)
Respostas: considerando que os amperímetros são ligados em série com os circuitos dos quais desejamos saber a corrente e os voltímetros em paralelo com os circuitos dos quais desejamos saber a tensão, a resposta correta é a (e).
Resposta: alternativa (e)
