Com este simples provador de transistores você pode verificar o estado de transistores de uso geral, RF e média potência tanto do tipo NPN como PNP, com indicação por LEDs e, além disso, identificar seus terminais.
O circuito descrito testa transistores NPN e PNP sem a necessidade de se comutar chaves.

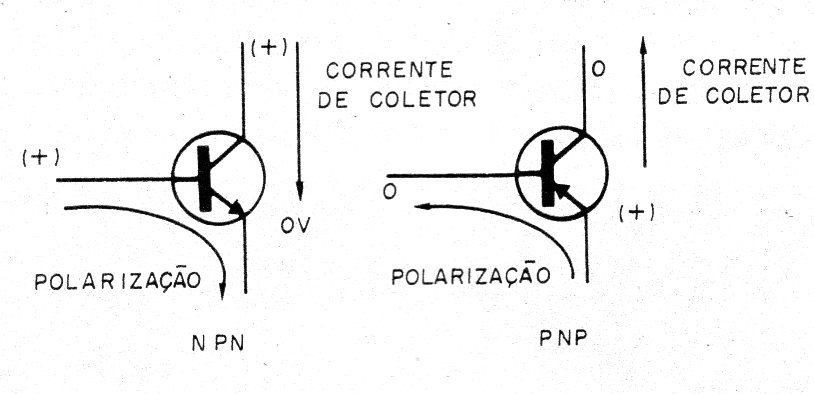

O circuito aproveita o fato de que as correntes que circulam através dos dois tipos de transistores possuem sentidos diferentes, conforme mostra a figura 1.
Assim, o que o circuito faz é aplicar de modo alternado as tensões no transistor em prova de modo, que na configuração correta para o tipo testado, ocorra a circulação acendendo o LED indicador correspondente.
Temos então um oscilador com uma das portas de um circuito integrado 4093, aplicando seu sinal às outras três que são configuradas como inversores.
Dois diodos polarizam de modo diferente o transistor em teste que terá LEDs indicadores em oposição para indicar o estado.
Isso significa que, conforme um transistor seja NPN ou PNP, o diodo correspondente conduzirá quando ele for polarizado corretamente e isso será indicado por um dos LEDs.
O circuito pode ser alimentado por pilhas ou bateria e transistores de uso geral, RF e média potência podem ser testados.
Montagem

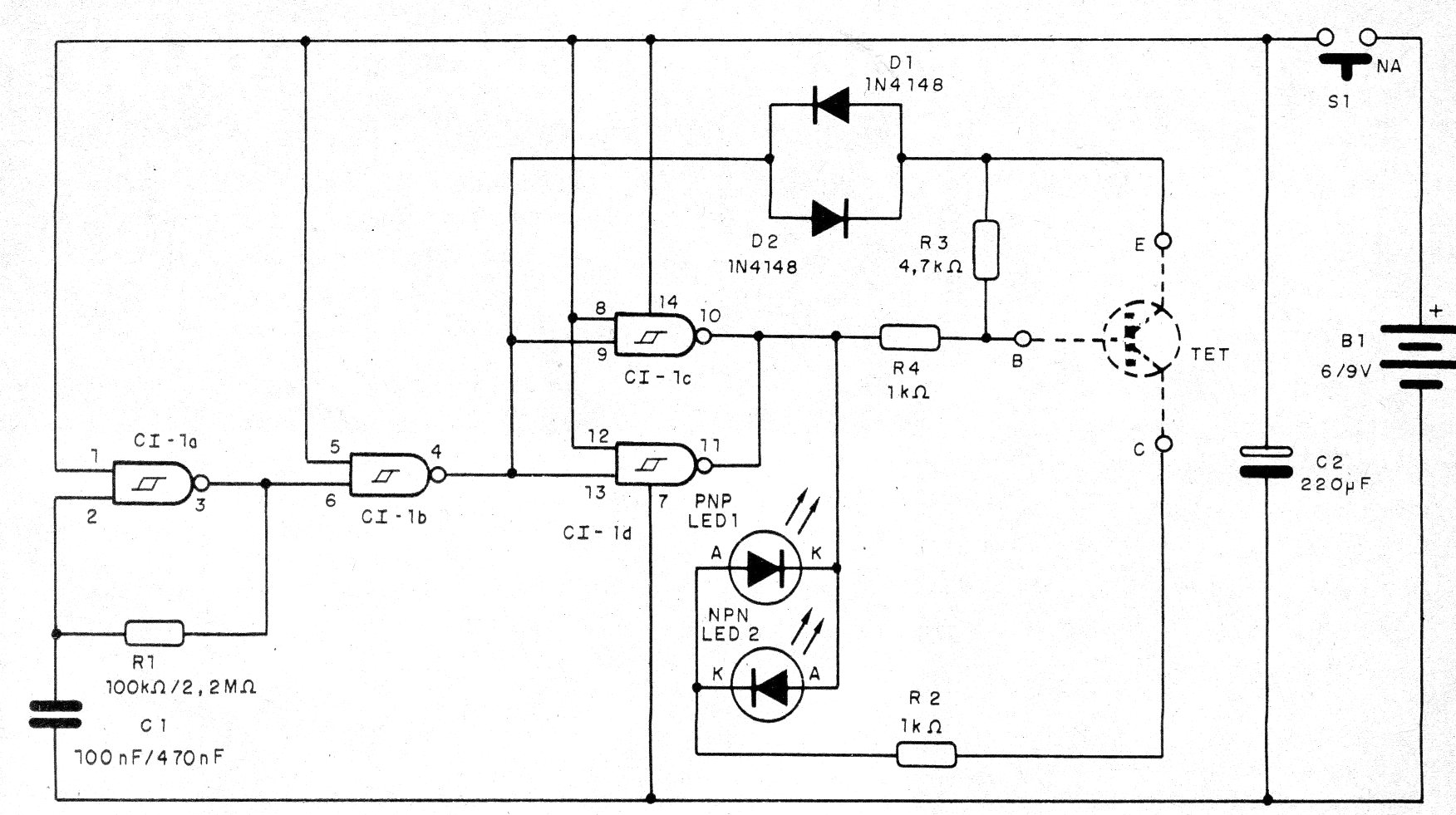

Na figura 2 temos o diagrama completo do teste universal.

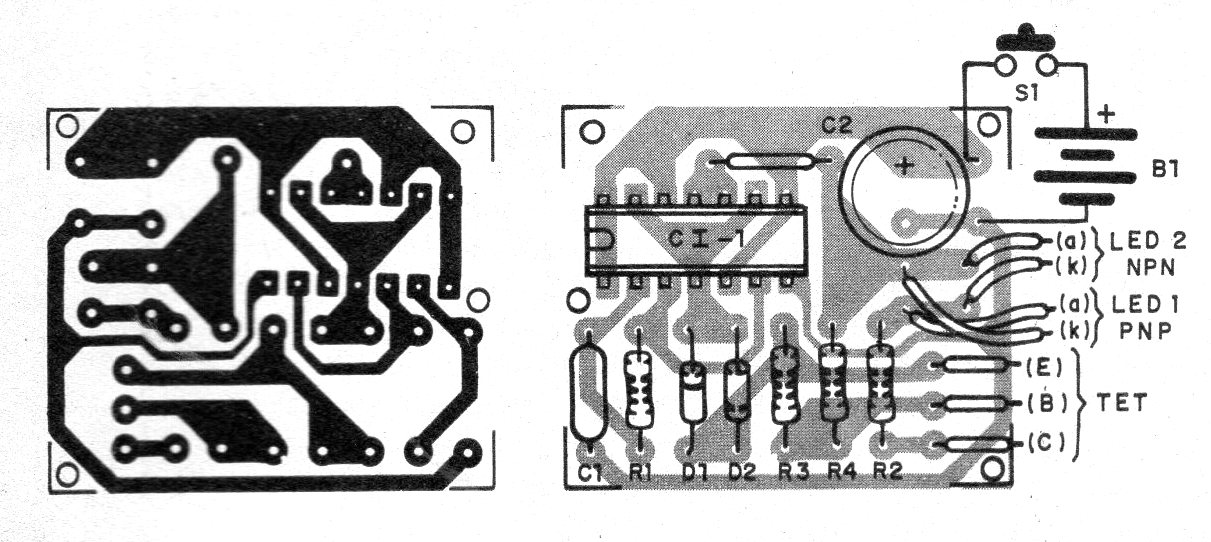

A montagem pode ser feita numa placa de circuito impresso com o padrão mostrado na figura 3.
Para a conexão dos transistores em teste sugerimos o uso de fios com garras.
Na montagem, a posição do circuito integrado e a polaridade de LEDs e diodos devem ser observadas com atenção.
O valor do capacitor C1 pode ser obtido experimentalmente e os resistores são todos de 1/8 W com qualquer tolerância.

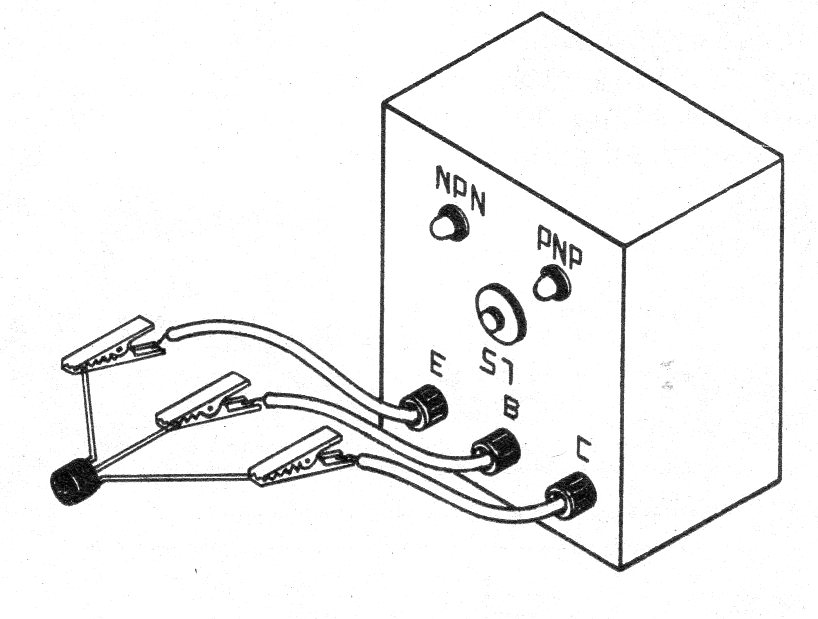

Na figura 4 damos uma sugestão de montagem final, utilizando uma pequena caixa plástica.
Para testar, basta ligar ao circuito um transistor em bom estado e verificar o acendimento dos LEDs.
Os dois LEDs apagados indicam um transistor aberto e os dois LEDs acesos, um transistor em curto.
CI-1 – 4093 – circuito integrado
LED1, LED2 – LEDs comuns de cores diferentes
D1, D2 – 1N4148 – diodos de uso geral
B1 – 6 ou 9 V – 4 pilhas ou bateria
S1 –Interruptor de pressão NA
C1 – 100 nF a 1 uF – capacitor
C2 – 220 uF – capacitor eletrolítico
R1- 100k a 2M2 ohms – resistor
R2, R4 – 1 k ohms – resistores – marrom, preto, vermelho
R3 – 4k7 ohms – resistor – amarelo, violeta, vermelho
Diversos:
Conector de bateria ou suporte de pilhas, placa de circuito impresso, fios com garras, etc.
