O que são

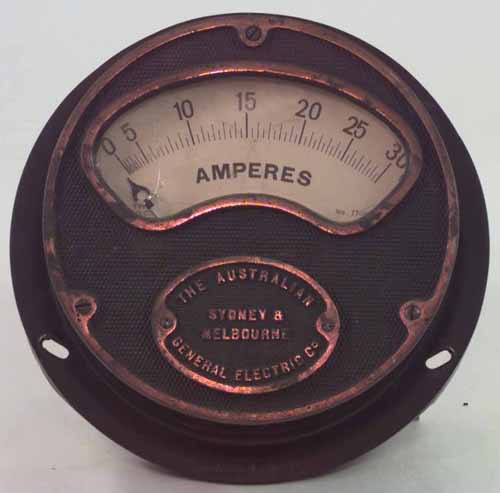

Os galvanômetros (microamperímetros ou miliamperímetros) são instrumentos destinados à medida de correntes.
Os dois tipos mais comuns são o de bobina ou ferro móvel, cujas estruturas e símbolos são mostrados na figura 1.
Bobina móvel
Ferro móvel
Quando uma corrente circula através da bobina desses instrumentos a força resultante do campo magnético movimenta uma agulha numa escala. Tratam-se portanto de instrumentos que se encaixam na categoria dos componentes com bobinas.
O que testar
Existem dois testes que podem ser feitos nesses instrumentos. A simples verificação da continuidade da bobina e a determinação da corrente de fundo de escala.
Instrumentos Usados
* Provador de continuidade
* Multímetro
Procedimento
1. Prova de continuidade
A prova de continuidade determina apenas se a bobina está ou não aberta podendo ser realizada com o multímetro ou provador de continuidade.
a) Coloque o multímetro numa escala baixa de resistências (x 1 ou x 10) e zere-o. Para o provador de continuidade basta prepará-lo para o uso.
b) Encoste as pontas de prova do provador ou multímetro nos terminais do instrumento testado.

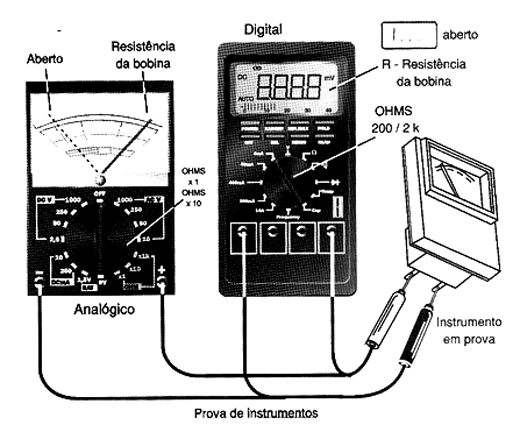

A figura 2 mostra como realizar esta prova.
Interpretação da prova
Dependendo do instrumento, se a bobina apresentar a continuidade, sua agulha poderá se deflexionar indicando a intensidade da corrente usada pelo instrumento de prova. Se a resistência medida for baixa, a bobina apresenta continuidade e se for infinita a bobina está aberta (interrompida).
No caso do multímetro, a resistência medida é a resistência do instrumento ou de sua bobina.
2. Determinação da corrente de fundo de escala

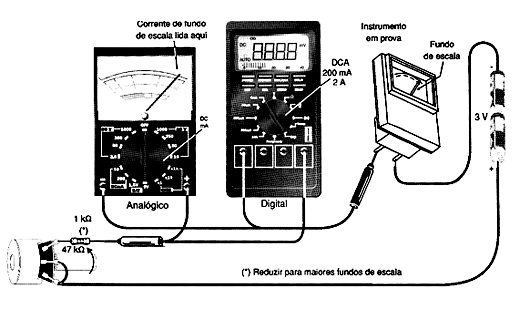

Muitos instrumentos podem não apresentar indicações em sua escala da intensidade da corrente que provoca o movimento da agulha até o final da escala, ou seja, a corrente de fundo de escala. Para medir essa corrente precisamos de um multímetro ou qualquer medidor de corrente no circuito mostrado na figura 3.
a) Faça as conexões indicadas para o multímetro, colocando-o inicialmente numa escala mais elevada de correntes (DC mA). Observe a polaridade de sua conexão no circuito de teste.
b) Ligue o circuito e ajuste P1 até que a agulha do instrumento que está sendo testado vá até o final da escala.
c) Procure uma escala do multímetro ou do instrumento usado na leitura da corrente em que possa ser obtida uma leitura confortável.
Interpretação da Prova
A corrente indicada pelo multímetro é a corrente de fundo de escala do instrumento que está sendo testado.
Observação:
Lembramos que alguns instrumentos já possuem resistências multiplicadores ou shunt externos que devem ser removidos para que conheçamos suas reais características.
