Este transmissor emite sinais na faixa de ondas curtas com um alcance da ordem de centenas de metros ou mais dependendo da antena e da sensibilidade do receptor usado. Trata-se de circuito ideal para operar com o receptor de ondas curtas descrito no ART122.
O transmissor que descrevemos pode tanto trabalhar com sinais telegráficos como pode ser modulado por um pequeno amplificador de áudio.
A faixa de operações vai de 3 a 10 MHz e os componentes utilizados são de fácil obtenção.
Trata-se de montagem experimental ideal para estudantes de cursos de Telecom e mesmo de eletivas de eletrônica.
O circuito é alimentado por uma tensão d 12 V de fonte e a potência de saída está na faixa de 500 mW a 1 W.
Com uma antena externa corretamente dimensionada para a frequência ajustada, pode-se ter um alcance muito grande.
Como Funciona

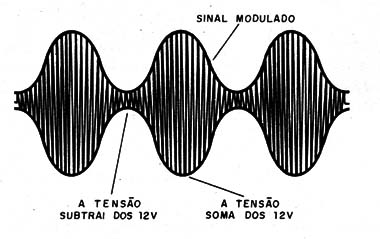

Na modulação de um sinal de alta frequência em amplitude, a intensidade do sinal varia de acordo com a intensidade do sinal modulador, obtendo-se uma forma de onda conforme a mostrada na figura 1.
Veja que o sinal tem pontos de mínimos e máximos, cuja diferença caracteriza a profundidade da modulação.
Quando o mínimo é zero, dizemos que a modulação é 100% e temos o máximo rendimento de uma transmissão.

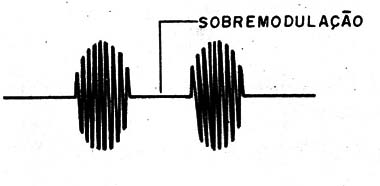

Devemos evitar que o mínimo se prolongue, o que caracteriza uma sobre modulação o que causa a produção de harmônicas e a perda de rendimento do transmissor, conforme mostra a figura 2.

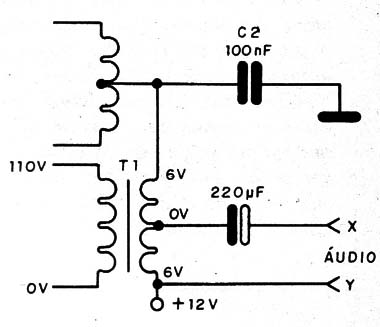

No nosso transmissor temos então um sistema de modulação simples que faz uso de um transformador, conforme mostra a figura 3.
O circuito mostrado modula diretamente a tensão aplicada ao circuito oscilador.
Este tipo de modulação é encontrado em muitos transmissores de uso profissional onde a tensão aplicada a última etapa amplificadora é determinada por um amplificador modulador.
Com isso, podemos modular o transmissor de duas formas.
A primeira consiste em se utilizar um pequeno amplificador de áudio para esta finalidade.
No nosso caso, um amplificador de 500 mW a 5 W serve.
A outra forma consiste em se utilizar um oscilador de áudio para se obter a transmissão de sinais telegráficos.
Montagem

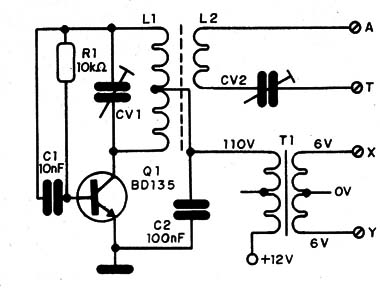

Na figura 4 damos o diagrama completo do transmissor.

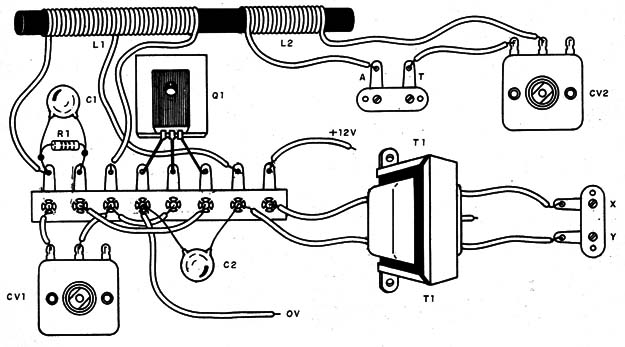

Como a montagem é experimental, podemos fazer uso de uma ponte de terminais, conforme mostra a figura 5.
L1 é formada por 20 + 20 espiras de fio 26 ou 28 ou mesmo cabinho telefônico fino.
L2 é formada por 10 espiras do mesmo fio, ao lado de L1, conforme mostrou a figura 5.
O capacitor variável CV pode ser obtido de um rádio antigo de ondas médias.
O transformador é do tipo de alimentação com o primário de 110 ou 220 V ligado à alimentação de 12 V e o secundário de 6 a 12 V com corrente de 100 a 300 mA ligado ao amplificador modulador.
O transistor deve ser dotado de um pequeno radiador de calor e os capacitores são cerâmicos.

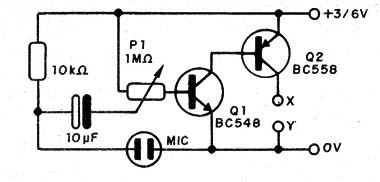

Na figura 6 temos um amplificador de áudio que serve como modulador para a transmissão de voz.
Prova e Uso

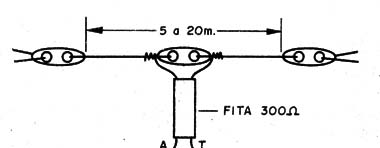

Na figura 7 temos uma antena externa dipolo para uso e teste.
Para aplicações em que não se deseja o máximo rendimento, um pedaço de fio comum de 3 a 10 metros pode ser usado como antena.
Ligue o transmissor e um receptor de ondas curtas em frequência livre nas proximidades.
Ajuste CV1 do transmissor até captar o sinal.
Procure o sinal mais forte, pois como o transmissor emite harmônica, você pode estar captando uma delas.
Ajuste CV2 para máximo rendimento com a antena utilizada.
Comprovado o funcionamento é só utilizar.
Veja no nosso almanaque o Código Morse para telegrafia,
Q1 – BD135 – transistor NPN de potência
L1, L2 – Bobinas – ver texto
CV1 – capacitor variável – ver texto
CV2 – variável ou trimmer
R1 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja
C1 – 10 nF – capacitor cerâmico
C2 – 100 nF – capacitor cerâmico
T1 – Transformador – ver texto
Diversos:
Ponte de terminais, fonte de alimentação, bastão de ferrite, fios, solda, antena, etc.
