Proteção da USB com Dispositivos Polyzen (TEL061)

Detalhes: Escrito por: Newton C. Braga

A Raychem (www.raychem.co.jp) é uma divisão da Tycho Electronics especializada em componentes para proteção elétrica. Dentre os produtos dessa empresa destacamos os dispositivos PolyZen (www.circuitprotection.com ) para a proteção de circuitos eletrônicos.

Uma aplicação importante desses dispositivos é na proteção da USB, que pode fornecer alimentação para dispositivos externos entre 4,75 e 5,25 V com corrente até 500 mA.

No entanto, numa rede USB pode ocorrer a indução de transientes, surtos quer seja por processos indutivos ou eletrostáticos capaz de causar danos aos dispositivos conectados. Os pulsos que ultrapassarem 8 V são perigosos para a integridade de qualquer5 circuito ligado a um USB.

A indução de pulsos perigosos também pode ocorrer quando dispositivos conectados a essa rede forem ligados ou desligados.

Um outro perigo para a USB é que existem conversores AC/DC com saída USB que são dotados de uma proteção contra transientes e outros problemas bastante duvidosa.

O dispositivo PolyZen ZEN056V130A24LS foi especialmente projetado para proteger periféricos USB e dispositivos que sejam alimentados pelo barramento0 de 5 V do computador.

A tensão Vz em 100 mA foi selecionada para ficar entre 5,5 V e 5,75 V, de modo ajudar na proteção de dispositivos sensíveis contra picos e transientes. O dispositivo desvia a corrente para a terra ajudando com a isso a manter a tensão no valor correto.

O dispositivo tem um projeto especialmente feito para levar em conta os pulsos produzidos por circuitos indutivos. O diodo zener do dispositivo ajuda também a cortar as variações da tensão e sujeira da alimentação e eventualmente desconectando uma fonte de alimentação defeituosa.

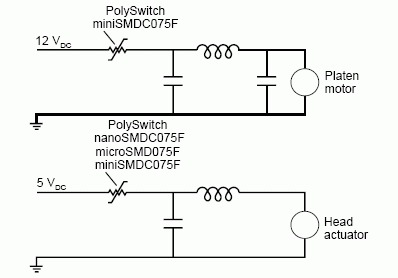

Na figura 1 temos circuitos típicos de utilização desse componente.
