O transmissor descrito a seguir pode ser ligado numa linha telefônica para transmitir conversas a distância, na sai da de gravadores ou de amplificadores, com a mesma finalidade. Com alimentação de 3 a 6 V e usando um BF495 teremos alcance entre 50 e 200 metros. Com o 2N2218 e alimentação de 9 a 12 Volts teremos alcance de 500 a 2 000 metros.
Evidentemente, este alcance depende do local, da sensibilidade do receptor e do posicionamento da sua antena.

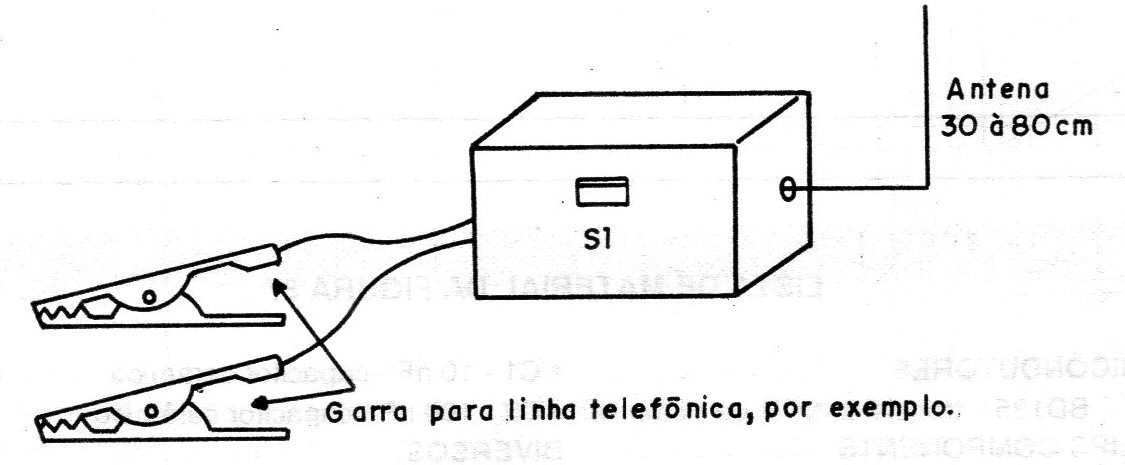

Este transmissor conta na entrada com um par de fios com garras para sua ligação nas mais diversas fontes de sinais e pode ser facilmente transportado, para isso sendo montado numa pequena caixa plástica conforme mostra a figura 1.

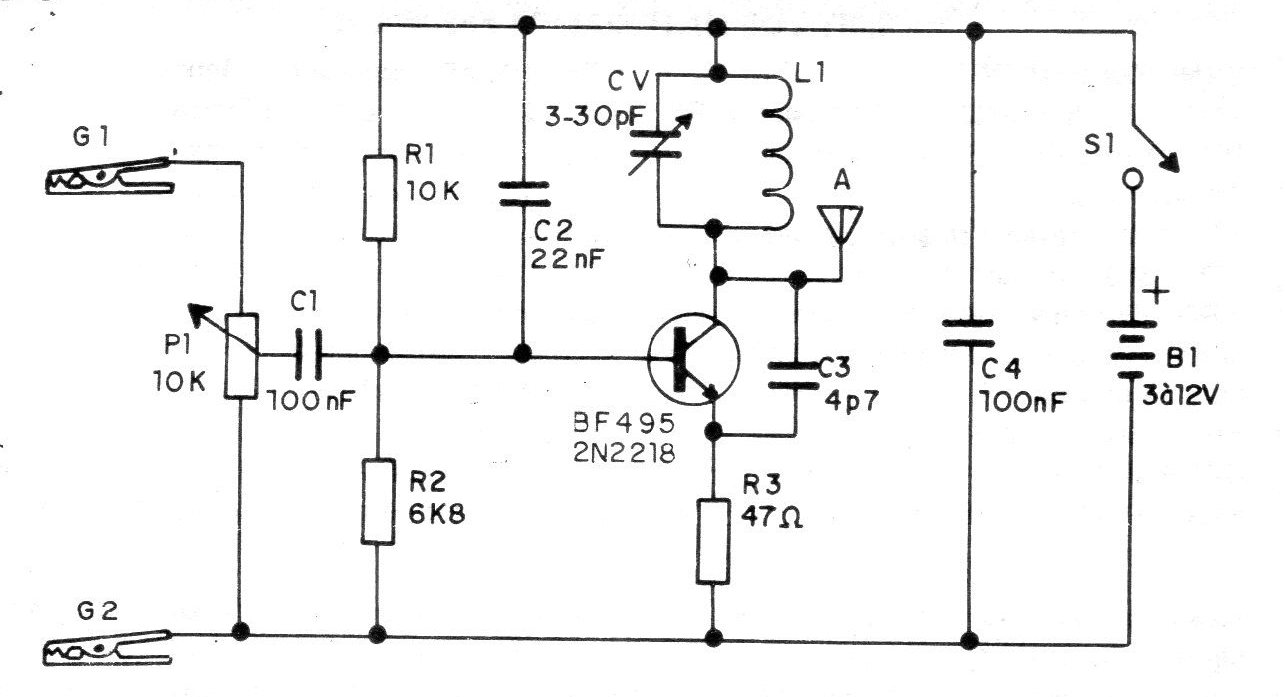

O diagrama completo deste pequeno transmissor alimentado por pilhas ou bateria (com bateria de 9V sua autonomia será reduzida), é mostrado na figura 2.

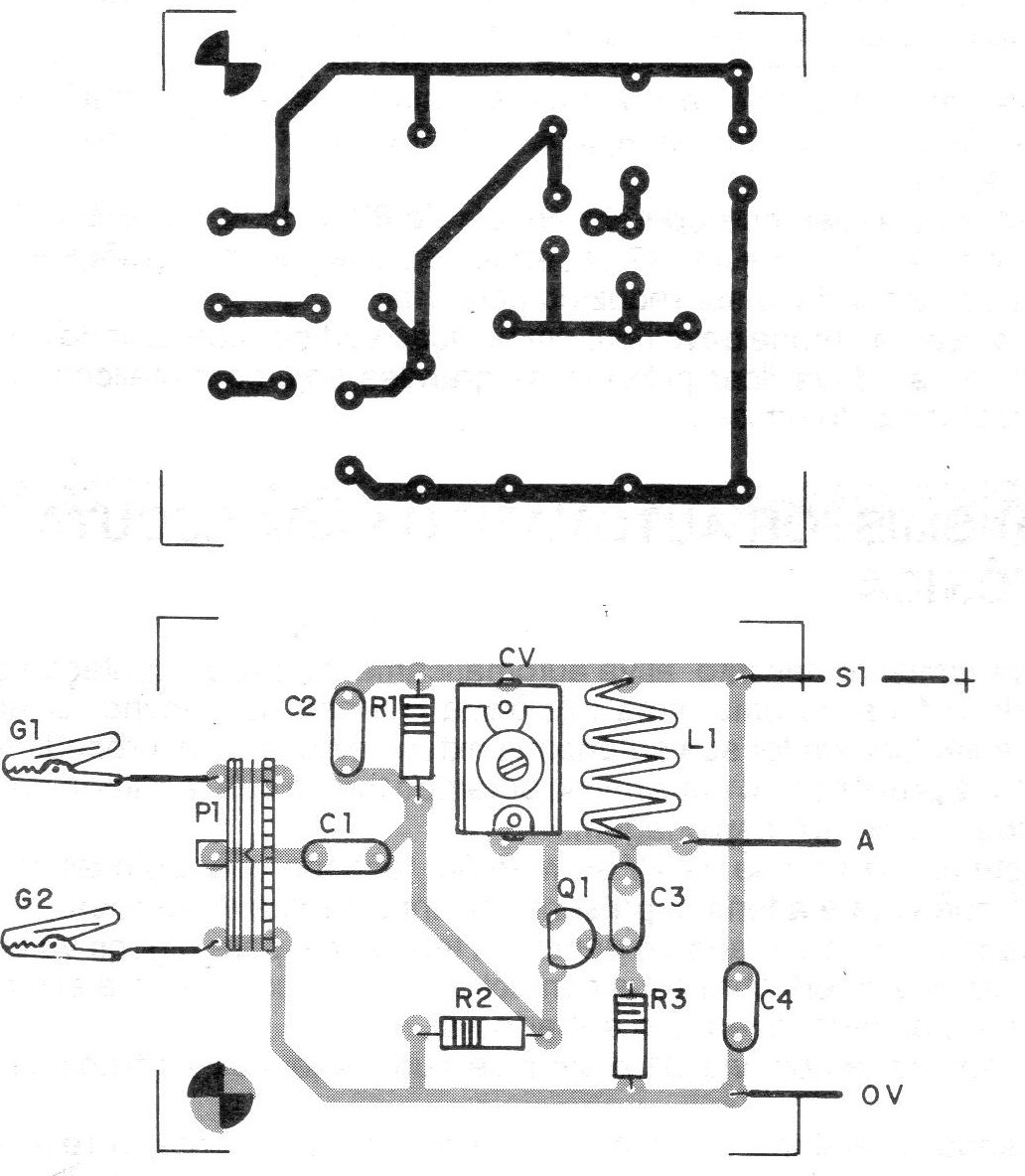

Na figura 3 temos a disposição dos componentes numa pequena placa de circuito impresso.
As bobinas podem ser iguais a do primeiro transmissor desta série, conforme a frequência (FM ou VH F) escolhidas.
Para usar numa linha telefônica basta conectar a garra aos fios. Veja que, como este circuito não “carrega" alinha, ele não pode ser acusado por detectores de extensão.
Para transmitir sinais de gravadores e outros aparelhos basta ligar a garra na sua saída de áudio. O trimpot ajusta o nível de modulação para que não haja distorção do som.
Para as versões que operam abaixo de 80 MHz, o capacitor C3 deve ser aumentado para 22 ou mesmo 47 pF, enquanto que para as versões acima de 110 M Hz este capacitor deve ser reduzido para 1 pF
Para usar, a antena deve ficar em posição vertical, consistindo num fio de 15 a 100 cm, e não deve ficar próxima de grandes objetos metálicos que possam causar problemas de emissão.
Lista de Material
SEMICONDUTORES
Q1 - BF495 ou 2N2218 - transistor de RF - ver texto
RESISTORES
R1 -10 k - resistor (marrom, preto. laranja) l
R2 - 6K8 - resistor (azul. cinza, vermelho)
R3 - 47 ohms – resistor (amarelo, violeta, preto) - 1W para a versão de 9 e 12 V e ¼ W para as demais
P1 – 10 k – trimpot
CAPACITORES
CV- 3 – 30 pF- trimmer
C1 - 100 nF - capacitor cerâmico
C2 - 22 nF - capacitor cerâmico
C3 - 4,7 pF - capacitor cerâmico
C4 - 100 nF- capacitor cerâmico
DIVERSOS
B1 - 3 a 12 V - ver texto - pilhas ou bateria
S1 - Interruptor simples
G1, G2 - Garras jacaré
L1 - Bobina - ver texto
A - antena
Placa de circuito impresso, caixa para montagem, conector de bateria ou suporte de pilhas, fios, solda, etc.
Obs. Publicado num livro de espionagem dos 80 este artigo foi atualizado para a edição de 2015 e pode ainda ser montado com muita facilidade, pois usa componentes comuns.
