Este artigo faz parte do livro Transmissores e Geradores de RF de Apollon Fanzeres de 1985 que reproduzimos na totalidade para download neste site, pois a parte teórica ainda é atual e alguns circuitos ainda podem ser reproduzidos com facilidade.
V903S

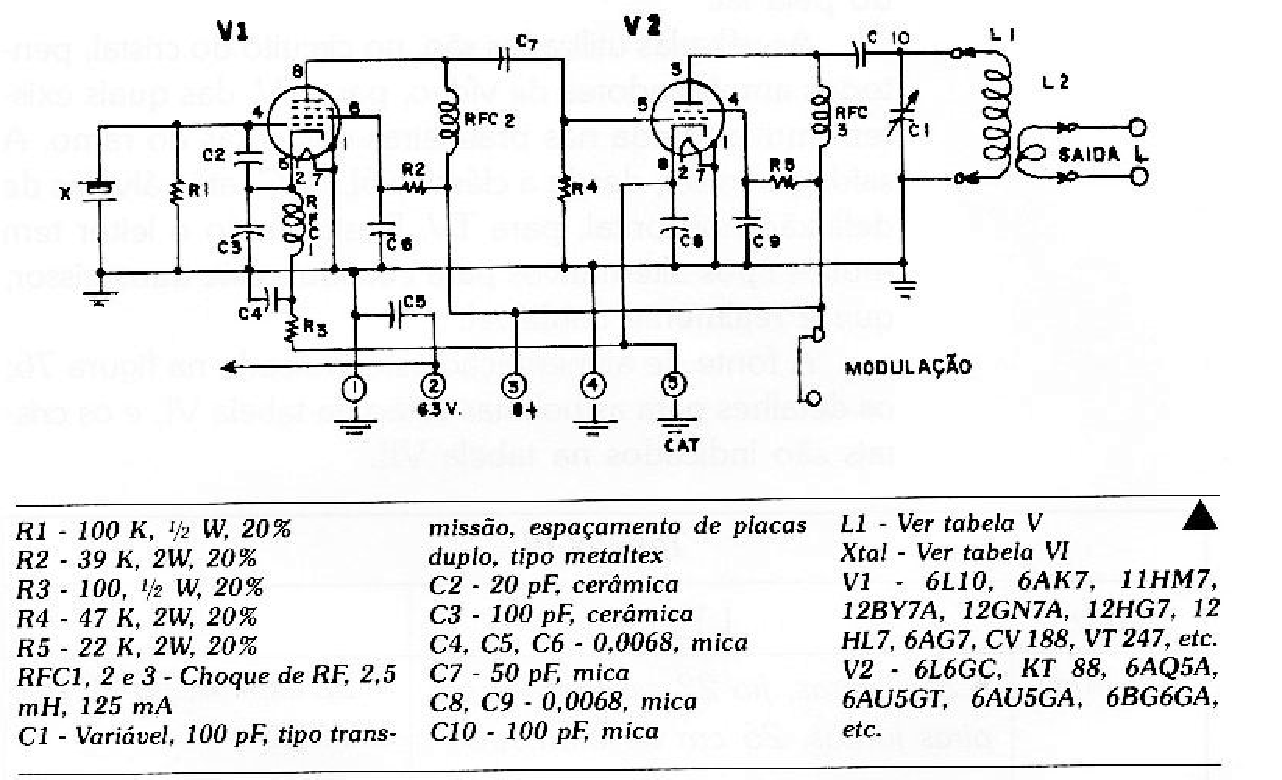

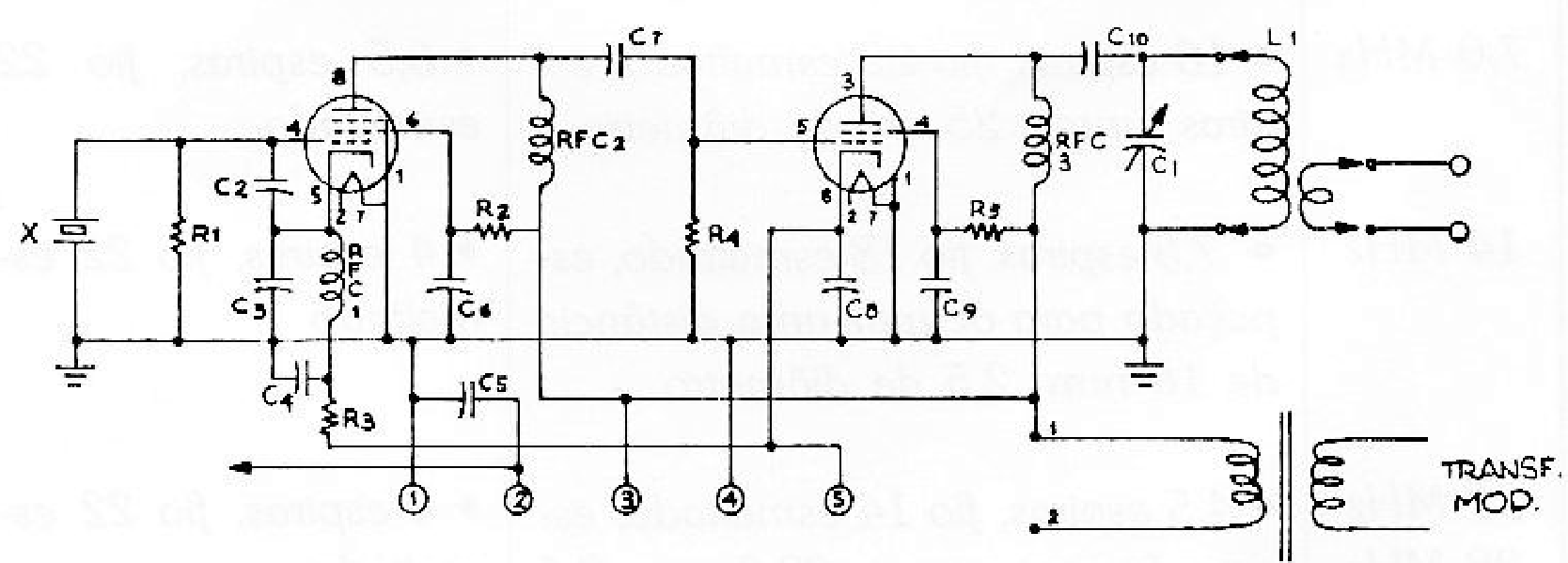

Este transmissor deve exercer um forte apelo ao que se inicia. Extremamente simples pode ser construído para operação somente em onda Al (CW-telegrafia) (figura 1) ou então para fonia (A3) utilizando o modulador da figura 2.
Notem os leitores que este transmissor, que utiliza apenas duas válvulas — para o iniciante é recomendável utilizar válvulas, por razões explicadas no prefácio e pode operar em todas as faixas do radioamadorismo, e também na Faixa do Cidadão, devendo neste caso haver cuidado para que a potência não exceda o permitido pela lei.
As válvulas utilizadas são, no circuito do cristal, pentodos amplificadores de vídeo, para TV, das quais existem muitas ainda nas prateleiras das casas do ramo. A saída pode ser, desde a clássica 6L6GC, até válvulas de deflexão horizontal, para TV. Deste modo o leitor tem muitos tipos alternativos para construir este transmissor, que é realmente confiável.

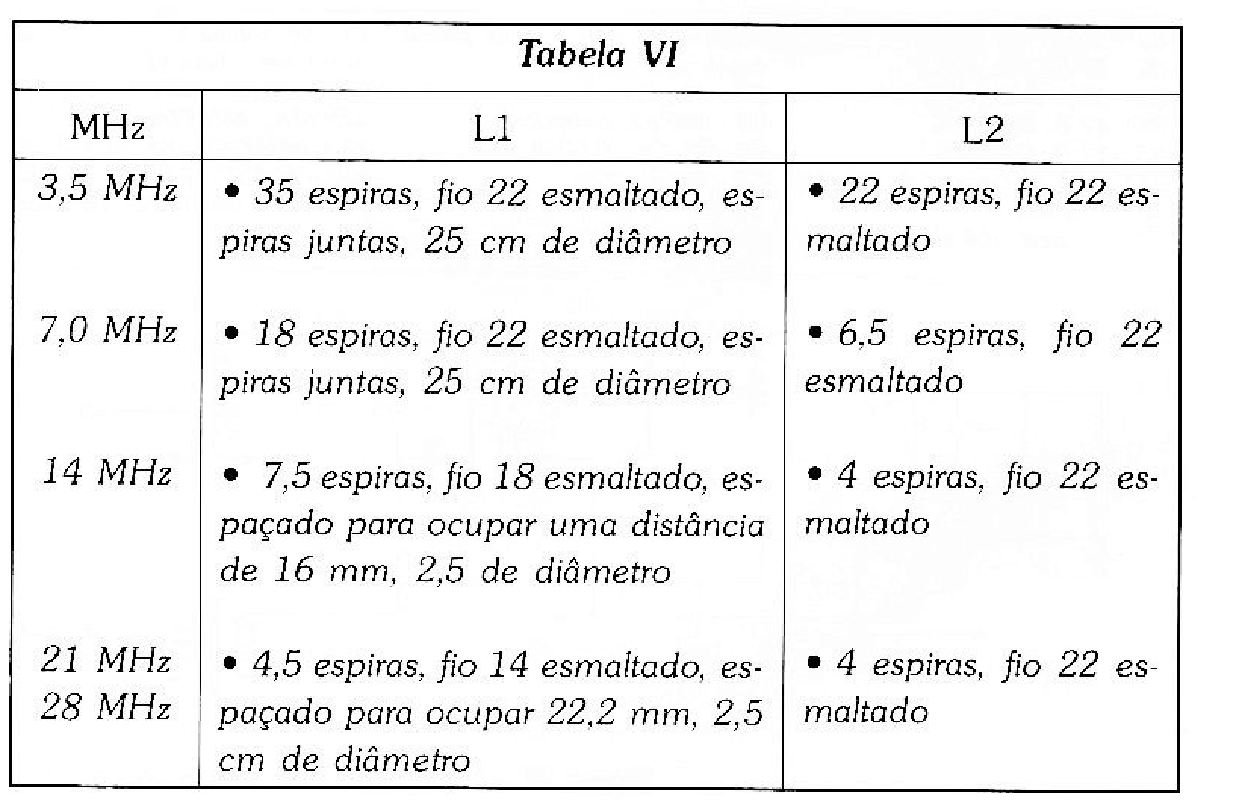

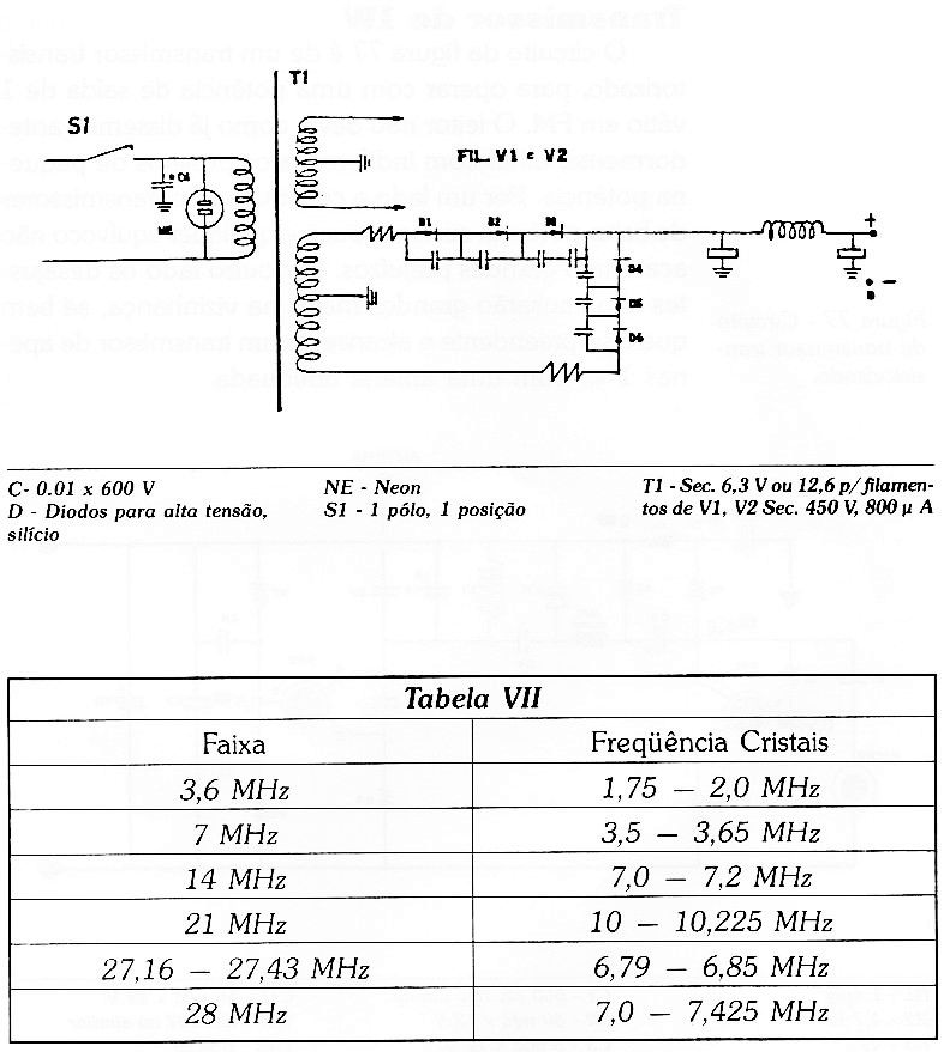

A fonte de alimentação está indicada na figura 76; os detalhes para as bobinas estão na tabela VI, e os cristais são indicados na tabela VII.
Notem que a saída deste transmissor se efetua por um acoplamento de algumas espiras, devendo ser ligado a uma antena doublé com impedância da linha de alimentação da ordem de 56 a 76 ohms.
