Descrevemos a montagem de um pequeno transmissor para a faixa dos 11 metros ou 27 MHz, onde os radioamadores conhecidos por “PX” operam. O transmissor tem um alcance que depende da sensibilidade do receptor, podendo chegar a centenas de metros e até mais.

O transmissor que descrevemos pode ser alimentado por pilhas comuns ou baterias, devendo o seu sinal ser recebido num receptor especial para a faixa do cidadão ou 11 metros.

O circuito é simples de montar, pois usa componentes comuns e não é muito crítico admitindo até uma montagem não convencional em ponte de terminais.

No entanto, o aparelho deve ser instalado numa pequena caixa com uma antena telescópica.

Temos apenas dois transistores no projeto, sendo um modulador e outro oscilador de alta frequência.



Montagem

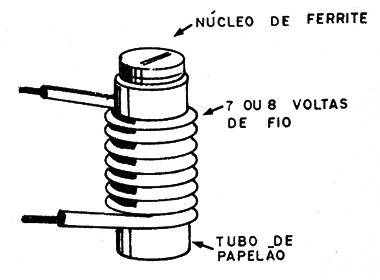

Na figura 1 temos o detalhe da bobina que pode ser enrolada com fio esmaltado de 24 a 26 AWG, ou mesmo fio telefônico rígido num tubo de 0,5 a 0,7 cm de diâmetro com núcleo de ferrite.



   Figura 1 – Detalhe da bobina
Figura 1 – Detalhe da bobina

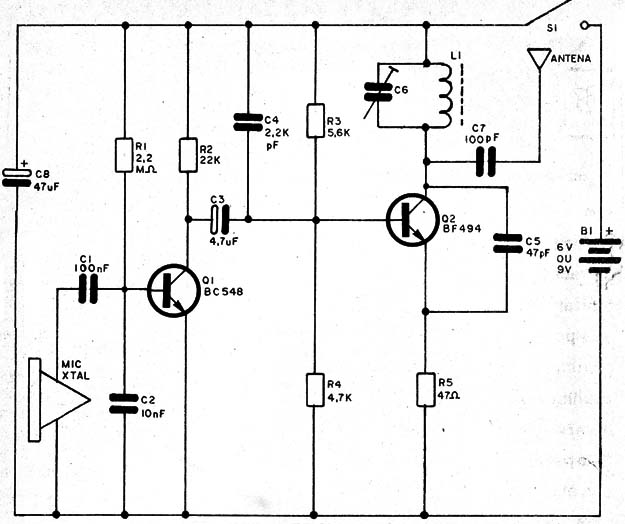

O diagrama completo do transmissor é mostrado na figura 2.



Figura 2 – Diagrama completo do transmissor
Figura 2 – Diagrama completo do transmissor

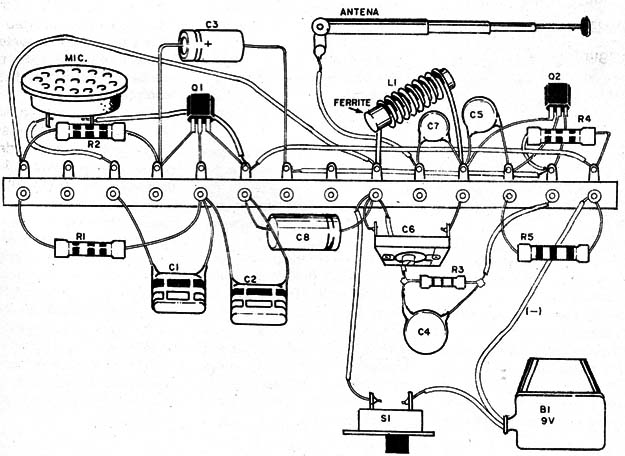

Uma primeira versão para a montagem, usando uma ponte de terminais, é mostrada na figura 3.



Figura 3 – Versão em ponte de terminais
Figura 3 – Versão em ponte de terminais



Para esta versão os terminais dos componentes devem ser mantidos os mais curtos quanto seja possível.

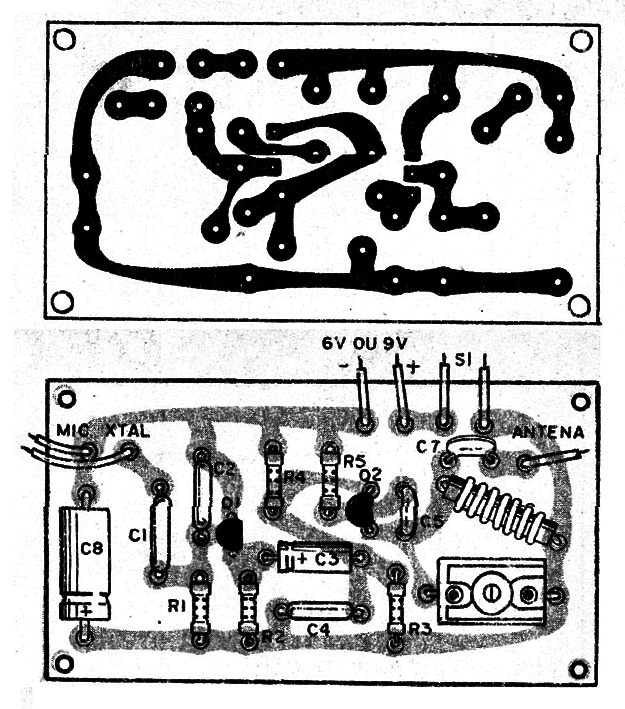

A placa de circuito impresso para a montagem é mostrada na figura 4.



Figura 4 – Placa de circuito impresso para a montagem
Figura 4 – Placa de circuito impresso para a montagem



Nas duas montagens, as posições dos transistores e polaridade dos capacitores eletrolíticos devem ser observadas.

Os resistores são de 1/8 W com qualquer tolerância e os capacitores menores devem ser cerâmicos.

O trimmer pode ser do tipo antigo aproveitado de um rádio ou outro equipamento ou moderno cilíndrico de plástico.

A antena é telescópica com 80 a 150 cm de diâmetro.

Para testar fale diante do microfone (que deve ser piezoelétrico) e ajuste CV para captar o sinal no receptor.



Q1 – BC548 – transistor NPN de uso geral

Q2 – BF494 – transistor NPN de RF

R1- 2,2 MΩ – resistor – vermelho, vermelho, verde

R2 – 22 kΩ – resistor – vermelho, vermelho, laranja

R3 – 5,6 kΩ – resistor – verde, azul, vermelho

R4 – 4,7 kΩ – resistor – amarelo, violeta, vermelho

R5 – 47 Ω – resistor – amarelo, violeta, preto

C1 – 100 nF – capacitor cerâmico ou poliéster

C2 – 10 nF – capacitor cerâmico

C3 – 4,7 µF x 12 V – capacitor eletrolítico

C4 – 2,2 nF – capacitor cerâmico

C5 – 47 pF – capacitor cerâmico

C6 - trimmer de 4 - 40 pF ou próximo

C7 – 100 pF – capacitor cerâmico

C8 – 47 µF x 12 V – capacitor eletrolítico

L1 – Bobina – ver texto

S1 – Interruptor simples

B1 – 6 V ou 9 V – pilhas ou bateria

MIC – microfone cerâmico ou cristal

A – antena – ver texto



Diversos:

Placa de circuito impresso ou ponte de terminais, suporte de pilhas ou conector de bateria, caixa para montagem, fios, solda, etc.
