Este circuito pode gerar sinas de baixa potência na faixa de 300 MHz a 700 MHz e com transistores apropriados até mais. O circuito é experimental e modulado por um microfone.
Descrevemos a montagem de um micro transmissor de µHF que, em condições apropriadas e um receptor sensível pode ter um alcance de mais de 500 metros.
O circuito é bastante crítico, devido a alta frequência de operação, mas com cuidado pode ser montado pelos leitores cuidadosos.
O que temos é um simples oscilador com apenas um transistor, onde a frequência depende da bobina que tem meia espiras formada por uma trilha na placa de circuito impresso.
O trimmer deve ser de capacitância muito baixa, para alcançar a frequência mais alta desejada.
A alimentação é feita por uma bateria de 9 V.
Montagem
O componente crítico da montagem é o capacitor C3 de 1 pF que é de fabricação caseira.

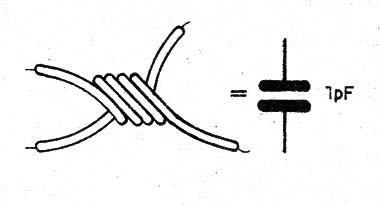

Ele consiste em dois pedacinhos de fio de aproximadamente 2 cm de comprimento, montados conforme mostra figura 1.
![Figura 1 – Montagem do capacitor
Figura 1 – Montagem do capacitor](/images/stories/telecom/tel0124_0001.jpg)
Observe que as pontas devem ser mantidas desligadas.

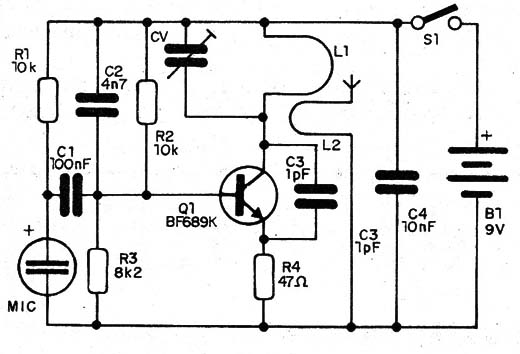

Na figura 2 temos o diagrama completo do transmissor.
![Figura 2 – Diagrama do transmissor de µHF
Figura 2 – Diagrama do transmissor de µHF](/images/stories/telecom/tel0124_0002.jpg)

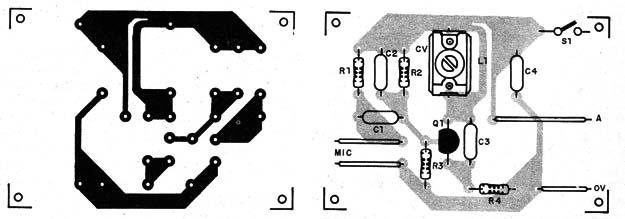

A placa de circuito impresso para a montagem é mostrada na figura 3.
![Figura 3 – Placa de circuito impresso para a montagem
Figura 3 – Placa de circuito impresso para a montagem](/images/stories/telecom/tel0124_0003.jpg)
Os capacitores devem ser todos cerâmicos de boa qualidade e os resistores são de 1/8 W com qualquer tolerância.
O microfone é de eletreto de dois terminais e a antena consiste num pedacinho de fio rígido de 5 cm a 10 cm de comprimento.
O trimmer tanto pode ser de porcelana do tipo antigo com capacitância mínima de 1 a 2 pF.
Para testar, basta ter um receptor para µHF ou utilizar um televisor analógico antigo com faixa de µHF, testando no canal 14 ou 15.
Q1 – BF689K ou equivalente – transistor de µHF
MIC – Microfone de eletreto de 2 terminais
S1 – Interruptor simples
B1 – 9 V – bateria
L1, L2 – Bobinas – ver texto
C1 – 100 nF – capacitor cerâmico
C2 – 4n7 – capacitor cerâmico
C3 – 1 pF – ver texto
C4 – 10 nF – capacitor cerâmico
R1, R2 – 10 k Ω – resistores – marrom, preto, laranja
R3 – 8k2 Ω – resistor – cinza, vermelho, vermelho
R4 – 47 Ω – resistor – amarelo, violeta, preto
Diversos:
Placa de circuito impresso, conector para bateria, caixa para montagem, fios, solda, etc.
