Este circuito foi adaptado do meu livro Robótica, Mecatrônica e Inteligência Artificial - Robotics, Mechatronics and Artificial Intelligence (esgotado) publicado nos Estados Unidos (*). Ele pode ser usado como um escudo de controle para motores de passo em um projeto de mecatrônica ou robótica ou como um bloco de construção para projetos simples.

(*) Uma nova edição em português, em espanhol e em inglês está sendo preparada com a finalidade de atender as modificações impostas no ensino de tecnologia no nível médio pelo BNCC (Base Comum Curricular) de 2018 e pelo STEM do programa americano semelhante aprovado em 2015 e analisado desde 2009.

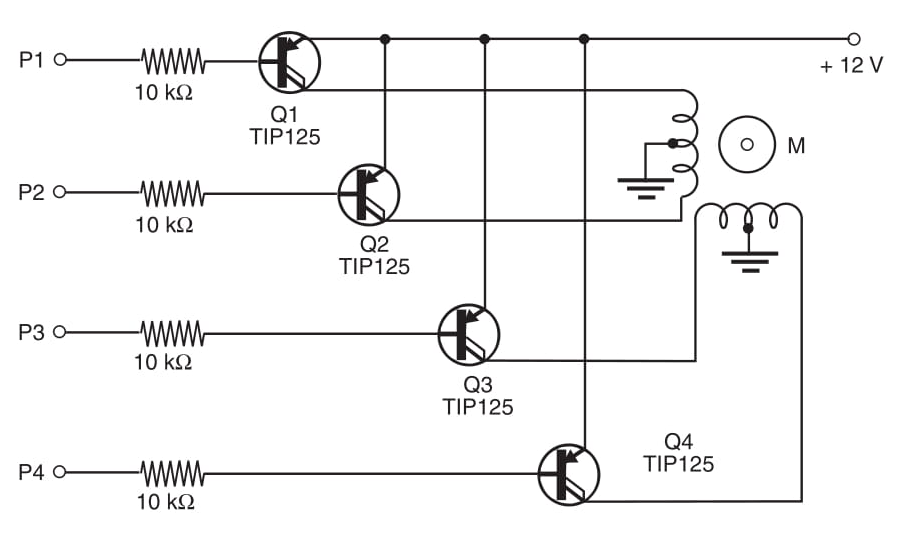

Maior potencia pode ser fornecida aos motores de passo usando o circuito sugerido pela Figura 1. Esse circuito é a versão Darlington do bloco anterior MEC366), onde cada transistor está ligado quando a entrada (base) é levada ao nível lógico baixo. Os transistores recomendados precisam de menos de 1 mA para acionar motores de até 1 A. Se você quiser impulsionar motores mais potentes, consulte outros artigos nesta seção para obter informações sobre outros transistores Darlington adequados para a tarefa.



Figura 1 Shield usando transistores PNP Darlington.
Figura 1 Shield usando transistores PNP Darlington. | Clique na imagem para ampliar |
