Sinadalvo de J. C. Santos

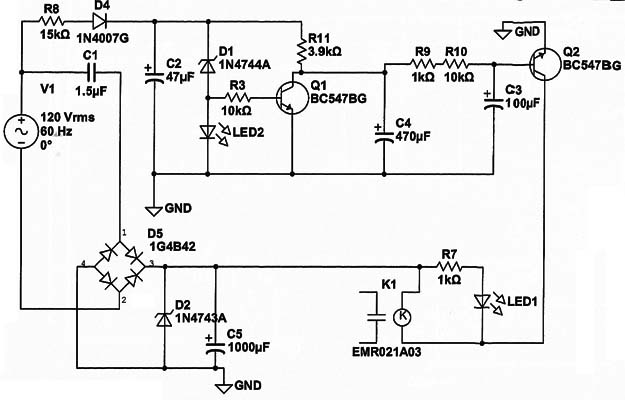

Neste circuito um relé comuta se a tensão nele aplicada for de 110 V, se o circuito é ligado na tensão de 220 V ele permanece na posição (NF) normalmente fechado e se o circuito for ligado em 110 V o relé K1 comuta ficando normalmente aberto (NA). O diodo zener de 15 V (D1) conduz quando ligado em 220 V, inibindo o transistor Q2 (BC547BG). Porém, quando o circuito é ligado em 110 V, o diodo zener (D1) não conduz , ativando Q2, que por sua vez aciona o relé. É importante lembrar que o relé deve estar fechado (NF) para 220 V e aberto (NA) em 110 V. R8 deve ser de 15 kohms por 5 W e D2 (1N4743A) deve ser no mínimo de 1 W. C3 e C4 são para dar um pequeno atrazo na comutação do relé, pois poderá ocorrer um acionamento errado ao ligar o parelho na tomada. A tensão do relé depende diretamente de D2, que em nosso caso é de 12 V, mas nada impede de utilizar outro diodo zener com valor de tensão nominal condizente com o relé utilizado.
