Este circuito imita o som de um pintinho, com um som bem agudo e modulado. Fácil de montar ele é alimentado por pilhas servindo para brinquedos, para chamar a atenção de clientes e muito mais.
Descrevemos um curioso oscilador Hartley que, com alguns componentes adicionais de realimentação produz um som semelhante ao de pintinho.
O circuito pode ser usado em brinquedos, para chamar a atenção de clientes numa loja ou em stands de exposições.
A montagem simples e os únicos componentes críticos são os transformadores que podem ser aproveitados de velhos rádios transistorizados fora de uso, assim como o alto-falante.
A alimentação é feita por pilhas palito ou pequenas e o consumo é baixo o que garante uma boa durabilidade para estas fontes de energia.
Montagem

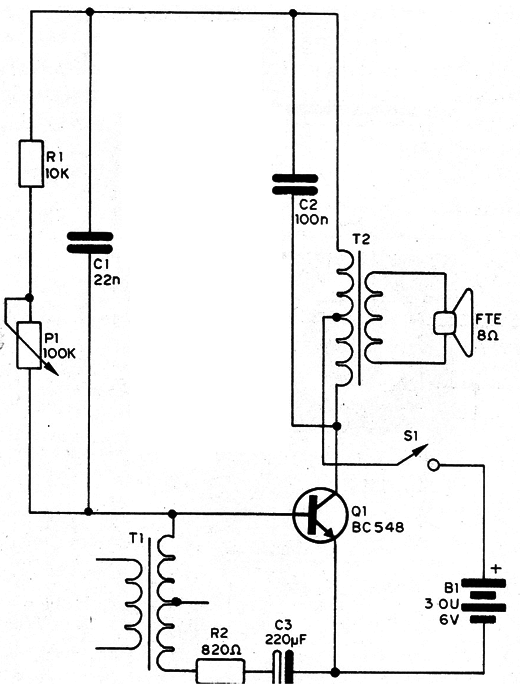

Na figura 1 temos o diagrama completo do aparelho.
![Figura 1 – Diagrama completo do pintinho
Figura 1 – Diagrama completo do pintinho](/images/stories/artigos12/art1767_0001.png)

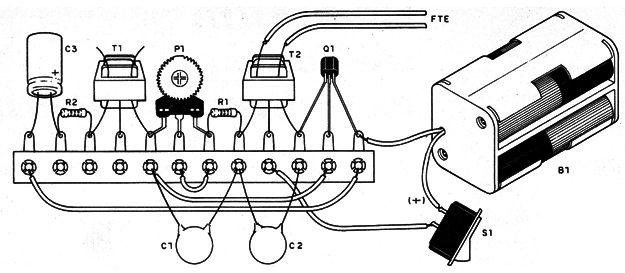

Numa versão experimental mais simples podemos fazer a montagem numa ponte de terminais com a disposição mostrada na figura 2.
![Figura 2- Montagem em ponte de terminais
Figura 2- Montagem em ponte de terminais](/images/stories/artigos12/art1767_0002.png)

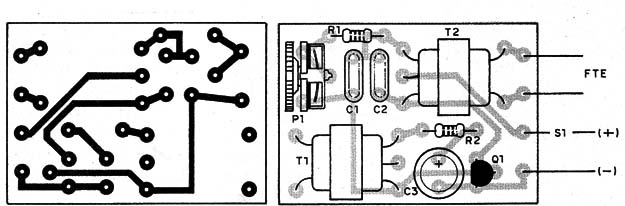

Para uma montagem em placa de circuito impresso temos uma disposição de componentes mostrada na figura 3.
![Figura 3 – Montagem em placa de circuito impresso
Figura 3 – Montagem em placa de circuito impresso](/images/stories/artigos12/art1767_0003.jpg)
Os transformadores podem ser obtidos num radinho fora de uso, assim como o pequeno alto-falante.
O transformador T1 é o driver do radinho e T2 o transformador de saída que pode ser identificado facilmente, pois está ligado ao alto-falante, que também pode ser aproveitado.
Os resistores são de 1/8 W com qualquer tolerância e o eletrolítico para 6 V ou mais.
Q1 – BC548 – transistor NPN de uso geral
T1, T2 – Transformadores – ver texto
FTE – 4 ou 8 Ω – alto-falante pequeno
S1 – Interruptor simples
B1 – 2 ou 4 pilhas AA ou AAA
P1 – 100 kΩ – trimpot
R1 - 10 kΩ – resistor – marrom, preto, laranja
R2 – 820 Ω – resistor – cinza, vermelho, marrom
C1 - 22 nF – capacitor cerâmico ou poliéster
C2 – 100 nF – capacitor cerâmico ou poliéster
C3 – 22 µF – capacitor eletrolítico
Diversos:
Placa de circuito impresso ou ponte de terminais, suporte de pilhas, caixa para montagem, fios, solda, etc.
