Este circuito modula o sinal de um captador para instrumento musical, por exemplo, guitarra proporcionando um efeito especial. O circuito é simples e tem baixo consumo, podendo ser alimentado por uma simples bateria de 9 V.

O que este circuito faz é gerar um sinal modulador através de um circuito PLL CMOS 4046.

Este circuito integrado não é muito simples de obter, assim antes de partir para a montagem verifique se pode conseguir este componente.

O pedal, como todos os circuitos deste tipo é intercalado entre o captador do instrumento e a entrada do amplificador.

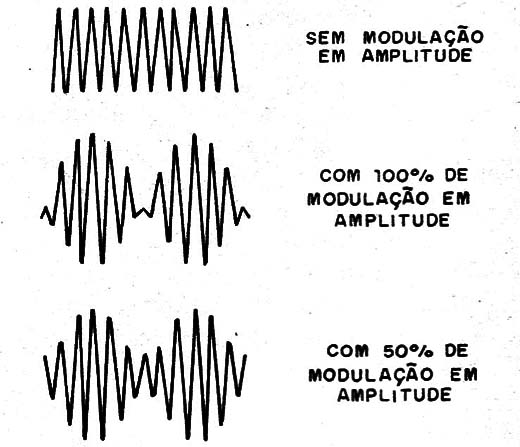

Na figura 1 temos os sinais gerados pelo circuito.



   Figura 1 – Sinais no circuito
Figura 1 – Sinais no circuito



Sem modulação, o som do instrumento musical mantém sua amplitude constante.

No entanto, podemos alterar este som, modulando-o em amplitude através de um sinal de baixa frequência.

O circuito que propomos gera este sinal cuja frequência pode ser controlada em P2.

No entanto, a modulação só ocorre quando pressionamos S2 que é um interruptor que será montado num pedal, para ser acionado pelo pé, quando desejarmos o efeito.

O potenciômetro P1 controla a profundidade do efeito, ou seja, a modulação.

O transistor serve como amplificador de modo a não ocorrerem perdas na intensidade do sinal quando ele passar pelo circuito.



Montagem

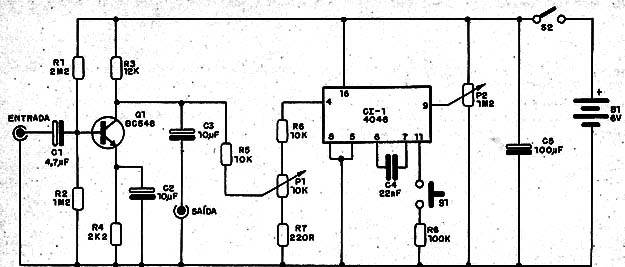

Na figura 2 temos o diagrama completo do pedal.



Figura 2 – Diagrama do pedal
Figura 2 – Diagrama do pedal

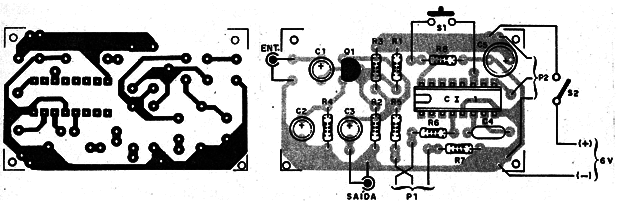

A placa de circuito impresso para a montagem é mostrada na figura 3.



Figura 3 – Placa para a montagem
Figura 3 – Placa para a montagem



Na montagem, observe as posições do circuito integrado e do transistor.

Os resistores são de 1/8 W com qualquer tolerância e os capacitores eletrolíticos para 12 V ou mais.

Os demais componentes devem ser de acordo com o especificado na lista de material.

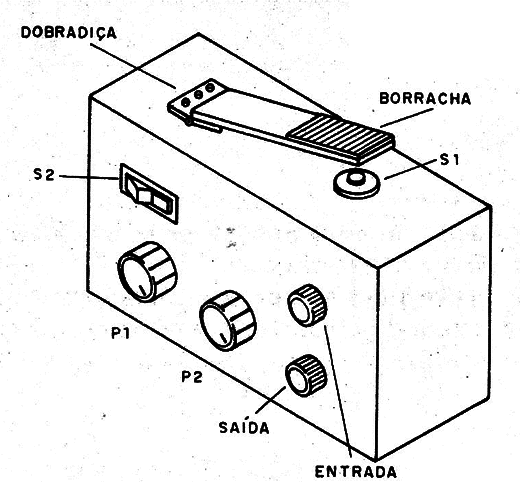

Na figura 4 temos uma sugestão de montagem do pedal na própria caixa que aloja o circuito.



Figura 4 – Montagem do pedal
Figura 4 – Montagem do pedal





CI-1 – 4046 – circuito integrado PLL CMOS

Q1 – BC548 – transistor NPN de uso geral

B1 – 9 V – bateria

S1 – Interruptor de pressão NA

S2- Interruptor simples

P1 – 10 k Ω – potenciômetro

P2 – 1M2 Ω – potenciômetro

C1- 4,7 µF – capacitor eletrolítico

C2, C3 – 10uF – capacitores eletrolíticos

C4 – 22 nF – capacitor cerâmico ou poliéster

C5 – 100 µF – capacitor eletrolítico

R1 – 2M2 Ω – resistor – vermelho, vermelho, verde

R2 – 1M2 Ω – resistor – marrom, vermelho, verde

R3 – 12 k Ω – resistor – marrom, vermelho, laranja

R4 - 2k2 Ω – resistor – vermelho, vermelho, vermelho

R5, R6 – 10 k Ω – resistores – marrom, preto, laranja

R7 – 220 Ω – resistor – vermelho, vermelho, marrom

R8 – 100 k Ω – resistor – marrom, preto, amarelo



Diversos:

Placa de circuito impresso, conector de bateria, caixa para montagem, jaques de entrada e saída, fios, solda, etc.
