Nas aplicações sensíveis de áudio (pré-amplificadores, mixers, casadores de impedância), o ruído da rede de energia é o fator negativo que mais incomoda. Uma solução interessante se esse problema aparece no seu projeto ou aplicação consiste num filtro rejeitor que possa ser sintonizado em 60 Hz. O filtro apresentado pode ser a solução para seu problema. (2005)
Usando três dos amplificadores operacionais constantes do circuito integrado LM324 pode-se implementar um filtro rejeitor eficiente para os sinais de 60 Hz da rede de energia captados por uma linha de sinal.
O circuito, na verdade, tem uma sintonia ajustável entre 40 e 120 Hz aproximadamente, dependendo da tolerância dos componentes, o que significa que ele serve para rejeitar outros sinais, inclusive o de 120 Hz, vindo de retificadores de onda completa.

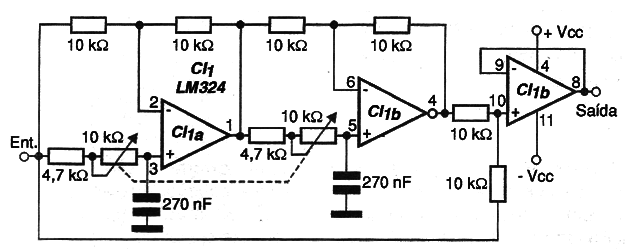

Na figura 1 mostramos a configuração completa desse filtro que exige o emprego de uma fonte simétrica.
Evidentemente, outros amplificadores operacionais podem ser utilizados na mesma configuração.
O potenciômetro de ajuste deve ser do tipo duplo e a freqüência central de rejeição é basicamente determinada pelo capacitor de 270 nF.
A alteração de valor deste componente permite implementar filtros para rejeitar outras freqüências.
Também é importante observar que este circuito tem uma alta impedância de entrada e uma baixa impedância de saída.
