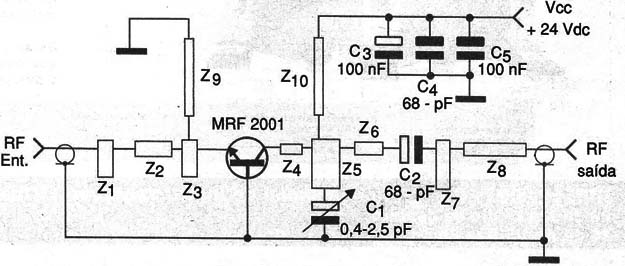

Na figura 1 mostramos o circuito de um amplificador para a faixa de 2,25 a 2,35 GHz com base no transistor MRF2001 da Motorola. (2005)
O circuito utiliza uma configuração em base comum o que garante uma baixa impedância de entrada da ordem de 50 Ω, usada normalmente neste tipo de aplicação.
O ganho do circuito é de 8 dB com alimentação de 24 V.
Os choques de Z1 a Z10 são microstrips. O máximo cuidado deve ser tomado com o layout da placa dada a elevada freqüência de operação do circuito.
