Utilizando apenas um circuito integrado MAX1044, que consiste numa bomba de cargas (charge pump) é possível elaborar um conversor tipo “boost” capaz de elevar a tensão de uma bateria de 9 V para 18 V ou mesmo 25 V.

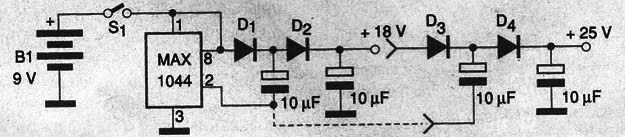

O circuito é mostrado na figura 1 e a tensão obtida na saída depende do número de módulos multiplicadores de tensão utilizados.
Isso significa que é possível obter qualquer tensão múltipla de 9 V, dependendo apenas da quantidade de módulos usados.
O circuito opera numa freqüência de aproximadamente 10 kHz o que significa que, se for utilizado em aplicações de áudio, um desacoplamento de fonte bem elaborado deve ser previsto para que esse sinal não apareça no alto-falante ou fone.
Os diodos são 1N4002 ou equivalentes, mas para uma aplicação de alto rendimento devem ser usados diodos Schottky.
Os capacitores são eletrolíticos de 10 µF, com uma tensão de trabalho de pelo menos 25 V.
Observamos que a corrente disponível na saída é muito baixa, dado o rendimento do circuito, servindo apenas para se alimentar circuitos de baixo consumo.
Nesse circuito, os capacitores são carregados em paralelo e descarregados em série, de modo que o circuito alimentado recebe o dobro da tensão.
O circuito pode ser facilmente alterado para fornecer uma tensão negativa de saída, múltipla de 9 V também.
