Este simples VU-Meter de 4 LEDs pode ser implementado facilmente com os 4 comparadores de tensão do LM339. A configuração apresentada foi obtida no próprio manual do LM339 da SGS. Como este componente é ainda muito atual, e todos os componentes podem ser facilmente encontrados, sua montagem não oferece dificuldade alguma aos nossos leitores.

Neste circuito os quatro comparadores do LM339 têm suas entradas ligadas a um divisor de tensão de referência formado pelos resistores de R3 a R7.

Os valores destes resistores foram calculados de modo a se obter uma escala logarítmica como as do VU-Meter convencionais do tipo analógico.

Conforme sabemos, estes medidores indicam as unidades de volume (Volume Units) da saída de um amplificador de áudio comum.

No nosso caso, os resistores R8 e os ligados em série com os LEDs foram calculados para uma alimentação de 12 V, mas eles podem ser alterados para uma alimentação com outra tensão.

O sinal de áudio entrada por IN. A inércia ou velocidade de resposta do circuito depende de C1 que pode ser alterado numa boa faixa de valores conforme o efeito desejado.

Para um sistema estéreo devem ser montados dois circuitos iguais, um para cada canal.

Observe que a fonte de alimentação não precisa ser simétrica.



Montagem

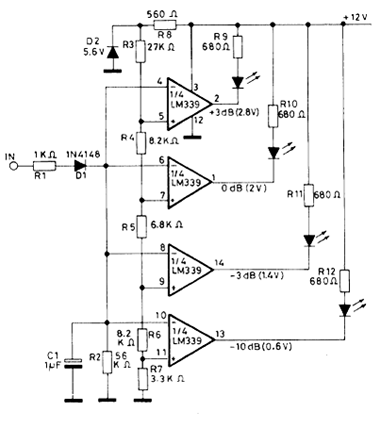

Na figura 1 damos o diagrama completo do aparelho.



Figura 1 – Diagrama completo do VU-Meter
Figura 1 – Diagrama completo do VU-Meter

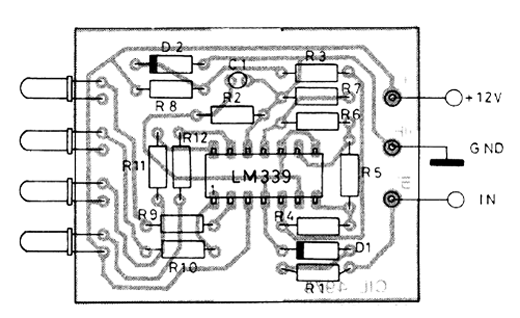

A montagem pode ser feita numa pequena placa de circuito impresso com a disposição de componentes mostrada na figura 2.



   Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem



Na montagem, observe a posição dos LEDs e a polaridade dos diodos.



CI-1 – LM339 – Comparador quádruplo de tensão

Datasheet do LM339

Dz – Zener de 5,6 V

LED1 a LED2 - LEDs comuns de qualquer cor

D1 – 1N4148 – diodo de uso geral

R1 – 1k Ω x 1/8 W –resistor – marrom, preto, vermelho

R2 – 56k Ω x 1/8 W – resistor – verde, azul, laranla

R3 – 27k Ω x 1/8 W – resistor – vermelho, violeta, laranja

R4, R6 – 8,2k Ω x 1/8 W – resistor – cinza, vermelho, vermelho

R5 – 6,8k Ω x 1/8 W – resistor – azul, cinza, vermelho

R7 – 3,3k Ω x 1/8 W – resistor – laranja, laranja, vermelho

R8 – 560 Ω x 1/8 W – resistor – verde, azul, marrom

R9 a R12 – 680 Ω x 1/8 W –resistores - azul, cinza, marrom

C1 – 1 µF – eletrolítico – 6 V ou mais

Diversos:

Placa de circuito impresso, caixa para montagem, fios, solda, etc.
