O circuito apresentado pela Fairchild (www.fairchild) utiliza dois acopladores ópticos numa configuração que permite controlar a potência aplicada a um motor através do ajuste da fase do sinal da rede de energia aplicado ao mesmo.
A vantagem desse circuito está no duplo isolamento obtido com os acopladores ópticos, onde a tensão da rede fica totalmente separada da tensão que alimenta os circuitos de controle.

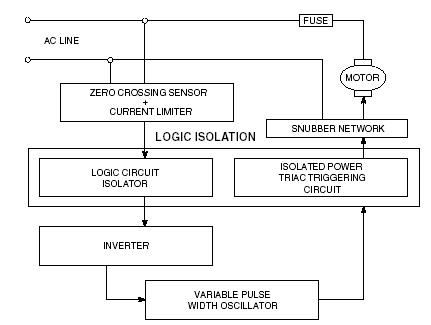

Para que o leitor tenha uma idéia de como essa configuração funciona, partimos de seu diagrama de blocos mostrado na figura 1.
![](/images/stories/artigos11/art0930_01.png)
Por esse diagrama observamos que o circuito conta inicialmente com um sensor de passagem por zero (zero-crossing sensor) que percebe quando a tensão da rede de energia passa por zero na mudança de cada semi-ciclo.
O sinal obtido nesse circuito passa por um acoplador óptico lógico, pois utiliza como sensor um opto-disparador lógico. Veja que esse circuito é alimentado por um retificador de onda completa de modo a sensoriar tanto o semiciclo positivo como negativo da rede de energia.
O sinal do isolador óptico lógico passa por um transistor inversor de modo a servir para excitar um oscilador que produz pulsos com largura variável. Esse oscilador é baseado num 555 na configuração monoestável.
Esse circuito vai então gerar um pulso cujo ciclo ativo vai corresponder justamente à fração de cada semiciclo que deve ser aplicada ao triac de controle. Nesse circuito temos então o potenciômetro de controle da potência aplicada à carga.
A saída do 555 excita diretamente um outro acoplador óptico, o MOC3023 que utiliza um opto-diac como sensor, sendo por esse motivo o componente ideal para o disparo de um Triac.
Veja que esse acoplador proporciona um outro isolamento entre o circuito de controle e o circuito de carga, ou seja, o motor cuja potência deve ser controlada.
Observe também que o opto-diac é excitado quando os pulsos de saída do 555 vão ao nível baixo.

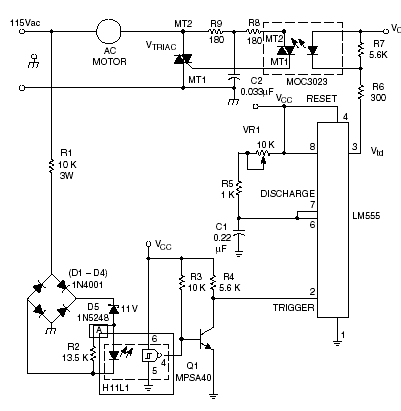

Esse pormenores podem ser observados diretamente no circuito final mostrado na figura 2.
![](/images/stories/artigos11/art0930_02.png)
Veja que as características desse circuito o tornam praticamente independente da tensão Vcc de alimentação do setor de controle. Essa tensão pode ficar tipicamente entre 5 e 15 V.
Por outro lado, a potência do motor controlado depende apenas das características do Triac utilizado. O projeto original é feito para uma rede de 110 V mas, alterações em alguns componentes possibilitarão sua operação numa rede de 220 V/240 V.
