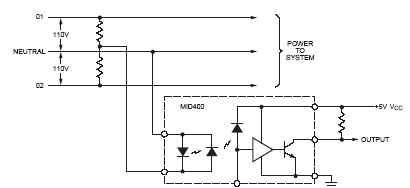

O circuito apresentado na figura 1 é sugerido pela Fairchild (www.fairchild.com) consistindo num monitor para rede de energia de duas fases. (2006)
Esse circuito utiliza o acoplador-detector MID400 sendo capaz de detectar quando falta uma das fases mas não quando falta as duas fases. Trata-se de circuito importante para preservar a integridade de motores alimentados por esse tipo de rede.
Os resistores de derivação da rede são de 22 kΩ e a saída vai ao nível baixo quando uma das fases da rede monitorada falta.
O circuito proporciona um isolamento de 2 500 Vrms e sua saída é compatível com lógica TTL podendo também ser usada uma etapa para acionar um relé.
O resistor de carga na saída do circuito é de 3,3 kΩ tipicamente, já que o transistor interno de acionamento, conforme podemos ver pelo diagrama é do tipo com coletor aberto.

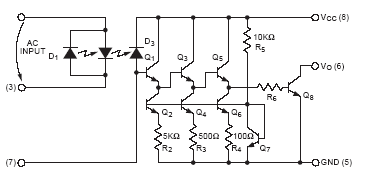

O circuito equivalente do MID400 é dado na figura 2, para que o leitor veja a sua pinagem.
Observe a presença de dois LEDs em contrafase para acionamento do circuito com corrente alternada.
