O circuito apresentado é de um gravador de voz ISD que tanto pode usar o ISD1100 como o ISD1200. O fabricante é a Winbond-USA cujo endereço na Internet é www.winbond-usa.com.
A diferença entre os dois circuitos integrados usados está apenas no fato de que o ISD1200 não possui pull-ups e pull-downs nas linhas de endereço, o que não ocorre com o ISD1100 que possui esses recursos.
O ISD110 foi projetado para aplicações chip-on-board onde espaço e custo é importante. Assim, para reduzir os custos, o ISD foi dotado de resistores pull-up internos.
O circuito tem uma dissipação de aproximadamente 100 mA por pino, o que deve ser levado em conta nas suas aplicações.

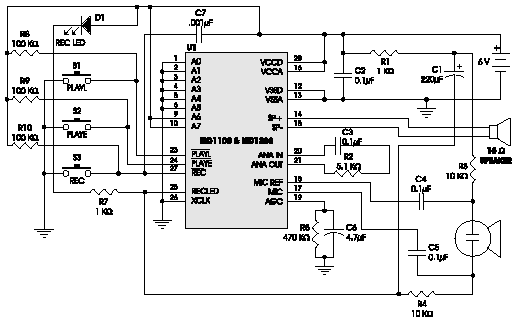

Na figura 1 temos então uma aplicação de baixa dissipação que pode ser usada tanto com o ISD1100 como ISD1200. Resistores externos de 100 kΩ pull-up são usados nos pinos 23, 24 e 27.
Observe o uso de microfone de eletreto e um pequeno alto-falante de 16 Ω, já que o circuito possui um amplificador interno.
A configuração apresentada tem uma corrente mínima da ordem de 0,5 mA.
