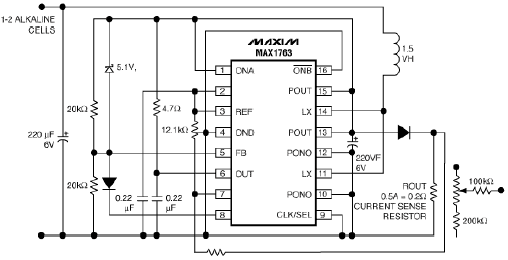

O circuito mostrado na figura 1, sugerido pela Maxim (www.maxim-ic.com), consiste num driver que aciona um LED branco a partir de 1 ou 2 baterias alcalinas.(2006)
O circuito pode operar a partir de tensões de 0,8 V e usa apenas um circuito integrado MAX1763. A corrente de saída máxima pode chegar a 1 A com uma tensão de entrada a partir de 1 V.
A sua finalidade é possibilitar a substituição de lâmpadas incandescentes por LEDs brancos que se tornam cada vez mais eficientes e baratos.
O circuito pode drenar correntes de até 1 A de uma ou duas baterias alcalinas, consistindo num conversor step-up (elevador). Com tensões entre 0,8 V a 3 V ele pode fornecer até 0,5 A e com tensões a partir de 1 V, até 1 A.
Uma característica importante desse circuito é sua capacidade de operar até mesmo com baterias que apresentam alta resistência interna, como ocorre quando estão no final da vida útil.
Observe que o resistor de sensoriamento externo pode ser fixo ou ajustável. Nesse caso, pode ser usado um circuito externo com um trimpot para essa finalidade.
Na figura 2 temos sua curva de rendimento em que plotamos a corrente de saída em função da tensão de entrada.
