A Maxim em seu Application Report AN4669 descreve um projeto de referência para excitação de longas cadeias de LEDs com até 112 W de potência.
Mais detalhes do circuito, inclusive desenho da placa de circuito impresso, podem ser obtidos no documento original em http://pdfserv.maximintegrated.com/en/an/AN4669.pdf.
A corrente nos LEDs é ajustada através de um potenciômetro com um valor máximo de 1,5 A em até 20 LEDS, o que resulta numa tensão total de 75 volts.
O circuito tem como diferencial o fato de usar apenas capacitores cerâmicos, o que lhe garante uma longa durabilidade.
A tensão de entrada é de 24 VDC com uma corrente de 1,49 A. A relação de brilhos no controle do circuito cobre uma faixa de 200:1.

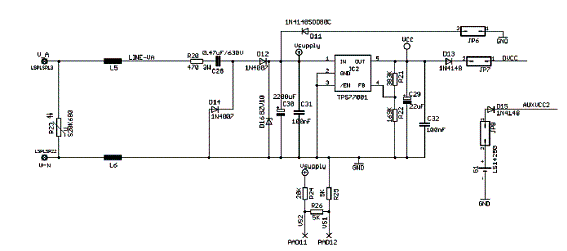

Na figura 1 temos o diagrama completo do controle de LEDs.
