Detector de metais (ART1106)

Em uma situação de emergência o profissional da eletrônica pode ter a necessidade de localizar uma canalização metálica, um objeto de metal ou mesmo fios embutidos ou enterrados no piso numa planta industrial. Uma forma simples de se improvisar um detector de metais é a que propomos neste artigo.

 Uma forma simples de se detectar objetos de metal é pela variação que a presença de objetos metálicos causam na indutância de uma bobina. Se essa bobina fizer parte de um circuito ressonante que determina a freqüência de um oscilador, o efeito será óbvio: a freqüência gerada vai mudar.

Uma outra possibilidade de uso para o dispositivo é na detecção de objetos de metal que estejam presentes no interior de embalagens e essas não possam ser abertas para verificação. Uma forma simples de se detectar armas ou outros objetos perigosos.

O que propomos com essa solução improvisada que pode ajudar o profissional que precisa localizar um objeto de metal enterrado ou embutido é um oscilador que opera na faixa de ondas médias e que usa uma bobina sensora no seu circuito ressonante.

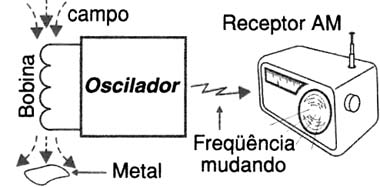

O detector é um simples rádio AM colocado nas proximidades do circuito. Sintoniza-se a freqüência do oscilador num ponto livre da faixa e percorre-se o local em que o metal deve ser detectado. Na sua presença a freqüência sintonizada "foge" o que pode ser facilmente percebido pelo operador, conforme mostra a figura 1.

Figura 1

O circuito não é crítico, o que significa que suas harmônicas podem ser sintonizadas e usadas com facilidade e dependendo da bobina objetos até algumas dezenas de centímetros enterrados ou embutidos, podem ser localizados.

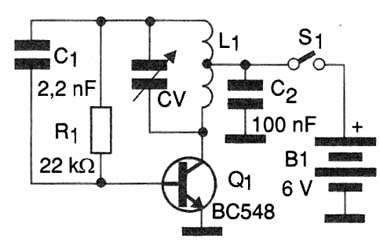

Na figura 2 temos o circuito completo do oscilador que é alimentado por pilhas comuns.

Figura 2

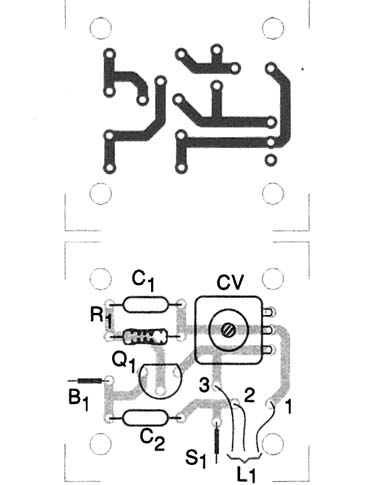

A placa de circuito impresso para essa montagem é mostrada na figura 3.

Figura 3

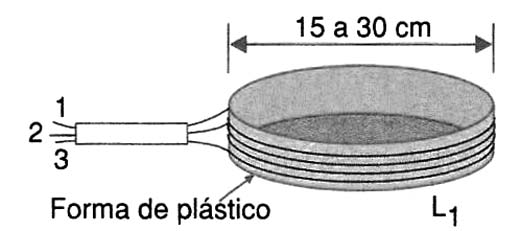

A bobina é formada por 20 + 20 espiras de fio 28 ou mais fino numa forma de plástico de 15 a 30 cm de diâmetro. Uma forma de torta de plástico serve perfeitamente para essa finalidade.

Figura 4

Os capacitores devem ser cerâmicos e o transistor admite equivalentes como o 2N2222, BF494, desde que a disposição dos terminais seja observada.

O capacitor variável pode ser obtido de qualquer rádio AM transistorizado fora de uso. Apenas tome cuidado para usar a seção de AM e não FM para obter maior faixa de variação de freqüências.

Para usar, basta ligar o circuito, ajustar CV para que o sinal seja captado numa freqüência livre da faixa de AM, e aproximar a bobina do local em que se deseja pesquisar a presença de metais. A fuga do sinal, indica a presença de metal.
