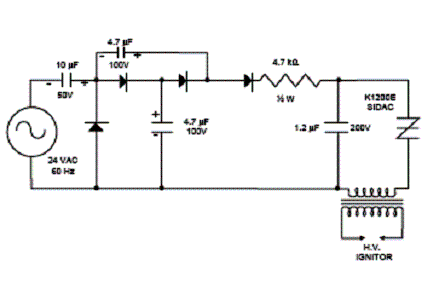

Os SIDACs ainda não são componentes comuns em aplicações de potência que envolvem o disparo com tensões. No entanto, eles podem substituir com vantagens outros dispositivos de resistência negativa como SCRs em algumas aplicações. O circuito mostrado na figura 8 é sugerido pela Teccor (www.teccor.com) que têm em sua linha de produtos diversos SIDACs com tensões diferentes de disparo, na faixa de 100 a 300 V. O circuito mostrado nada mais é do que um oscilador de relaxação onde um capacitor de 1,2 µF é descarregado através do primário de um transformador gerando a alta tensão responsável pela faísca que acende o gás. Na aplicação indicada, o SIDAC é ligado no circuito de descarga do capacitor e o capacitor juntamente com um resistor de 4,7 k Ω forma o circuito RC responsável pelas oscilações. A tensão que alimenta o circuito vem do secundário de um transformador de 24 v passando por um dobrador de tensão com 4 diodos.
LED Sensor

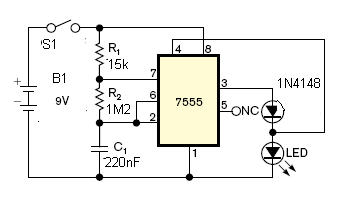

Na figura 9 temos um interessante circuito em que um LED é utilizado como sensor foto-elétrico. Quando este LED é iluminado, o circuito entra em ação e ele começa a piscar numa freqüência determinada por R1, R2 e C2. Estes componentes podem ter seus valores alterados numa ampla faixa de valores. Como o 7555 é do tipo CMOS o consumo do circuito é extremamente baixo. Trata-se de uma aplicação interessante para ser utilizada em sinalização. O circuito também funcionará com um 555 convencional (bipolar), mas seu consumo será maior. Diodos equivalentes podem ser empregados nesta configuração.
