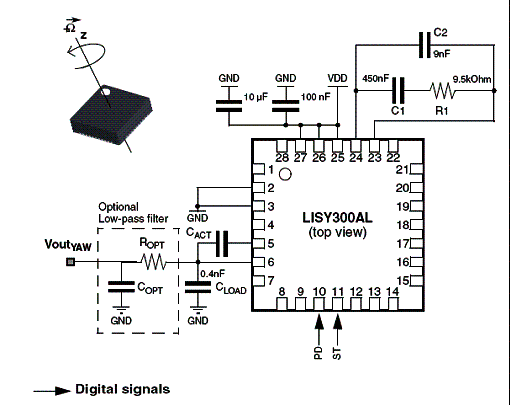

O circuito da figura 6 é sugerido pela ST Microelectronics (www.st.com) e consiste num giroscópio com sensor inercial MEMS LISY300AL. O sensor opera num único eixo com saída analógica e pode ser alimentado com tensões entre 2,7 V e 3,6 V. O sensor LISY300AL inclui o elemento sensor e uma interface capaz de fornecer uma medida angular em relação ao mundo exterior, através de tensões analógicas de saída. O LISY300AL tem uma plena escala de +/-300º/s e é capaz de medir taxas com 3 dB até 88 Hz. O componente usado pode ser obtido em invólucro LGA de 28 pinos e tem diversas aplicações como realidade virtual e jogos, controle de movimento, estabilização de imagem em vídeo e câmeras, navegação GPS e robótica.
Giroscópio com sensor MEMS.
