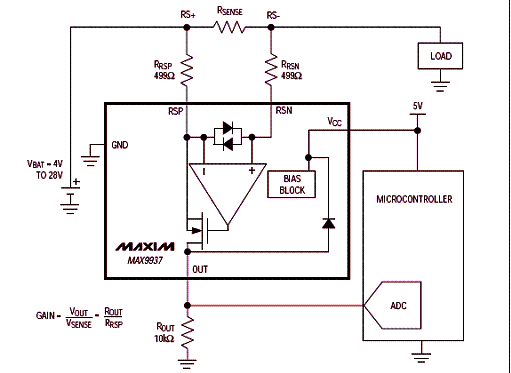

O circuito apresentado na figura 5 é sugerido pela Maxim (www.maxim-ic.com) e faz uso do MAX9937. O circuito integrado MAX9937 consiste num sensor de corrente projetado para operação no modo unidirecional do lado alto do circuito (high-side). Sua finalidade é sensoriar a corrente numa carga até 40 V, possuindo ainda proteção contra inversão de polaridade da bateria e filtro contra EMI. O circuito possui um faixa de entrada em modo comum de +4 a +28 V e uma corrente de alimentação de apenas 20 uA. A faixa passante é de 350 kHz com 3 dB. O componente básico utilizado, MAX9937 é fornecido em invólucro SC70 de 5 pinos. Dentre as aplicações sugeridas citamos o sensoriamento da corrente de baterias, caixa de fusíveis e monitor de corrente ECU.
Circuito sensor de corrente para uso automotivo.
