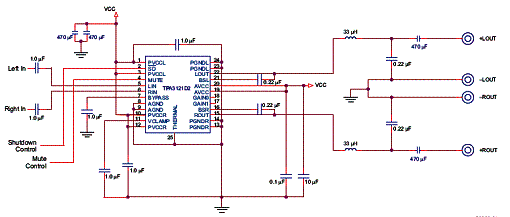

O circuito apresentado na figura abaixo é sugerido pela Texas Instruments (www.ti.com) e faz uso do circuito integrado TPA3121D2. Os leitores interessados em mais detalhes podem baixar o datasheet do componente no próprio site da empresa.

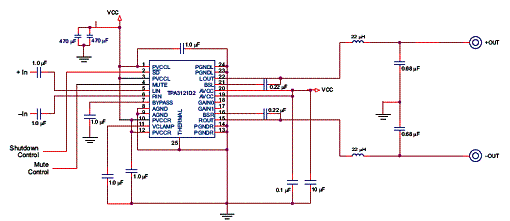

O amplificador estéreo apresentado fornece uma potência de 15 W por canal e pode funcionar com tensões de alimentação de 10 V a 26 V. Com 22 V de alimentação e carga de 4 Ω a potência de saída por canal é 15 W, mas ele pode ser configurado na versão mono (BTL) com uma potência de saída de 30 W em carga de 8 Ω. O circuito para a configuração BTL é mostrado na figura abaixo.
O amplificador apresentado possui ainda recursos para 4 ganhos selecionáveis, proteção térmica e contra curto-circuito. O elevado rendimento faz com que ele não necessite de dissipador de calor.
