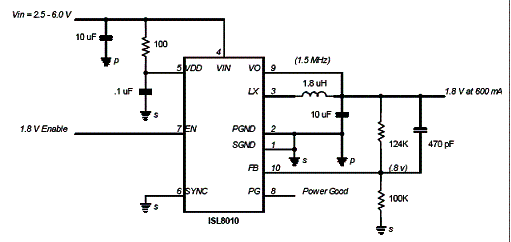

O primeiro circuito que apresentamos consiste num conversor DC/DC redutor de tensão (step-down) com tensão de entrada de 2,5 a 6,0 V e saída de 1,8 V. Trata-se de circuito ideal para aplicações que empregam fontes ou baterias de li-Ion. A tensão de saída pode ser alterada através de um divisor resistivo externo. Na figura 1 temos o circuito, que sugerido pela Intersil (www.intersil.com).
O circuito possui ainda um controle automático PFM/PWM, ou ainda modo PWM somente. Quando operando no modo PFM, a corrente quiescente sem carga cai para 120 uA. A freqüência PWM típica pe de 1,4 MHz, mas pode ser sincronizada até 12 MHz. O modo de operação é determinado pelo nível do pino SYNC. O circuito integrado ISL8010, utilizado neste projeto é encontrado em invólucro MSOP de 10 pinos. Mais informações sobre este circuito e outros equivalentes com componentes Intersil podem ser obtidos no Application Note AN1209.
