A aquisição de dados, a partir de um transdutor, de modo que estes dados possam ser convertidos para a forma digital e entregues diretamente a um computador é feita por meio de dispositivos denominados ADC ou Conversores Analógicos Digitais.

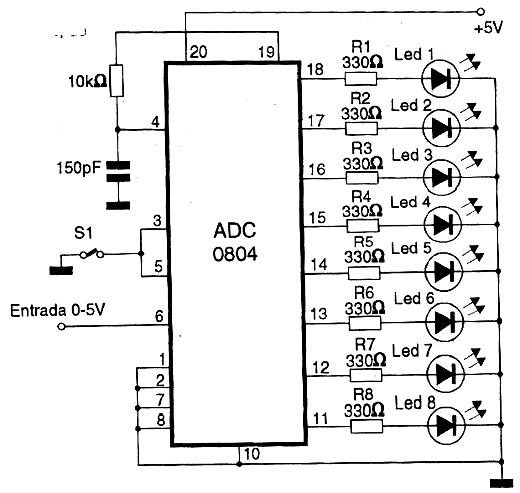

A figura 4 mostra um conversor bastante simples com um canal de entrada e saída com definição de 8 bits.
Esta versão que aciona LEDs na saída pode ser usada com finalidade didática para se explicar o princípio de funcionamento do circuito. Quando a tensão de entrada varia entre 0 e 5 Volts a indicação digital varia entre 0000 0000 e 1111 1111 o que corresponde a uma escala de 0 à 256.
Observamos que a saída deste circuito é totalmente compatível com as entradas paralelas dos computadores da família IBM PC o que permite sua conexão direta em sistemas práticos de aquisição de dados de um canal.
A chave S1 (que pode ser substituída por um temporizador) habilita o circuito de modo que podemos fazer a aquisição controlada.
