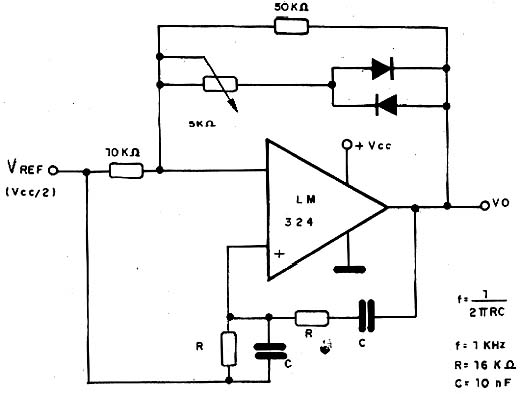

Este circuito produz um sinal senoidal cuja frequência pode ser calculada pela fórmula junto ao diagrama. Junto a esta fórmula temos os valores calculados para uma frequência de 1 kHz. A fonte de alimentação não precisa ser simétrica, mas sua tensão influi na distorção da forma de onda gerada, dando-se preferência a valores entre 12 e 15 V.
O ajuste da simetria da forma de onda e de sua fidelidade é feito no trimpot. A tensão de referência pode ser obtida por meio de um divisor com dois resistores de 10 kΩ em série.
Oscilador ponte de Wien.
