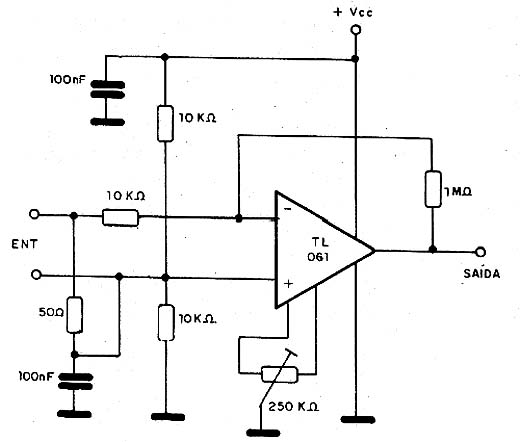

Este circuito é um aplicativo para um amplificador operacional com transistores de efeito de campo da Texas Instruments e se destina a amplificação de sinais de baixas frequências (áudio) com excelente rendimento. O resistor de 1M juntamente com os resistores de 10k de entrada determina o ganho enquanto que a impedância é 50 Ω. O trimpot faz o ajuste da simetria do sinal, atuando sobre a tensão de off set de saída. A alimentação pode ser feita com tensões de 1,5 a 12 V.
Amplificador AC.
