Este circuito pode ser usado em PLL, sintetizador de frequência em receptores de FM e VHF, reduzindo uma frequência a um valor que possa ser utilizado por circuitos digitais mais lentos.
O circuito integrado DS8617 faz a divisão de frequência por 24 enquanto que o DS8628 faz a divisão por 20. O sufixo dos integrados determina a frequência máxima de operação. Assim, os de sufixo 3 e 4 tem frequência máxima de 130 MHz e os de sufixo 2 e sem sufixo operam até 225 MHz.
A tensão de alimentação é de 5V e a sensibilidade de entrada é de 100 mV para os de sufixo 3 e 4 e 40 mV para os de sufixo 2 e padrão. O circuito integrado desta aplicação são fabricados pela National Semiconductor.

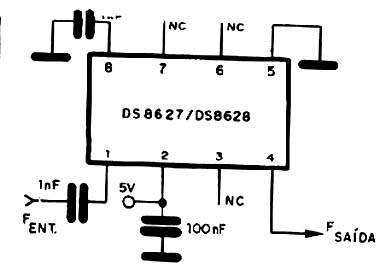

Pré-scaler de 130/225 MHz.
