Este circuito permite acoplar sinais ópticos a uma entrada TTL com excelente rendimento. Dentre as aplicações possíveis sugerimos a utilização em links com fibras ópticas. O foto transistor é Texas, que sugere a aplicação, mas equivalentes podem ser experimentados. O operacional é alimentado com duas tensões (5 V simples e 15 V simétricos).

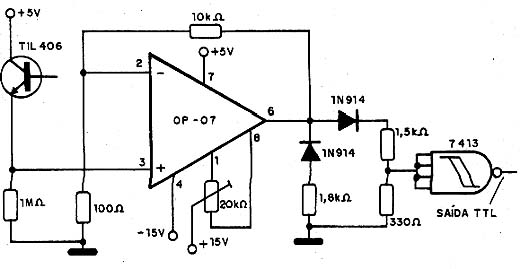

Sensor óptico com saída TTL.
