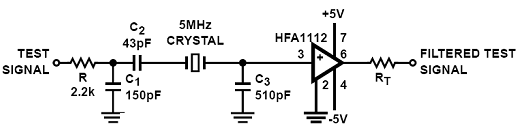

Em seu Application Note AN9815 a Intersil (www.intersil.com) (2009) mostra como é possível obter sinais senoidais sem distorções utilizando um filtro à cristal. O filtro faz uso de um amplificador operacional buffer HFA1112 podem ser utilizado para excitar cargas de 50 ?, sem problemas. Com este filtro é possível reduzir a intensidade do segundo harmônica em 70 dB. Na figura 1 mostramos como configurar este filtro.
A distorção total obtida é reduzida em 63 dB quando excitando o circuito com um sinal retangular. O cristal é cercado por um circuito em PI que preserva o fator Q deste componente. O cristal deve ser ressonante na freqüência utilizada pelo circuito. O resistor em série limita a potência aplicada ao cristal. Na aplicação original da Intersil, pode-se obter as fórmulas para os cálculos dos componentes utilizados. Nesta aplicação, os componentes são calculados para uma operação em 5 MHz. A faixa passante é de 144 Hz para esta aplicação.
