Soluções de baixas potências para amplificadores de áudio devem preencher um requisito básico muito importante: ter baixo consumo. O circuito integrado TS4984 da STMicroelectronics (www.st.com) atende a essas necessidades consistindo numa solução ideal para aplicações portáteis como celulares, notebooks, TVs LCD e equipamentos de áudio portáteis. Neste artigo damos as características deste componente com um circuito de aplicação. (2009)
O circuito integrado TSA4984 pode fornecer duas saídas de 1 W em cargas de 8 ? quando alimentado por tensões de 2,2 V a 5,5 V. Com uma tensão de 5 V sua potência de saída é de 1 W RMS por canal. O circuito possui um modo standby com controle externo que o leva a um consumo menor do que 10 nA por canal. O ganho de cada canal pode ser configurado por resistores externos.

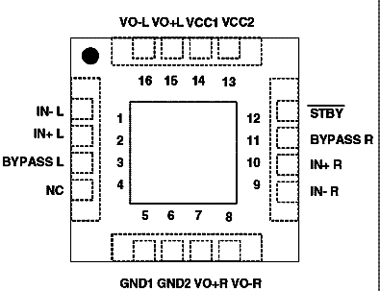

O invólucro do TSA4984 é TQFN16 medindo 4 x 4 mm apenas, conforme mostra a figura 1.
![Figura 1 - Invólucro do TS4984. Figura 1 - Invólucro do TS4984.](/images/stories/artigos10/art0744_01.gif)

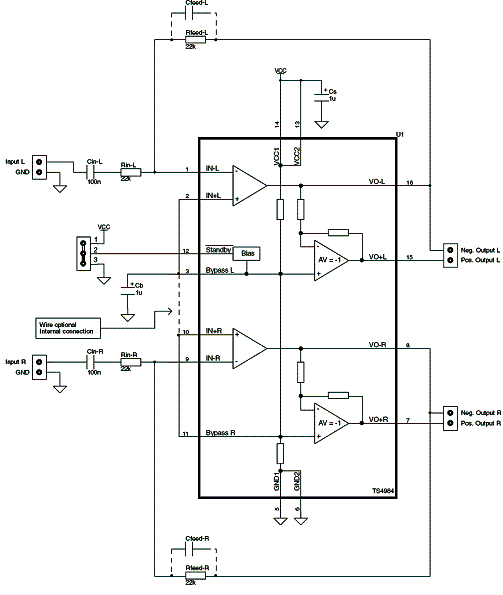

Outras características de destaque são o pop x click próximos de zero e a SNT de100 dB (tip). Na figura 2 temos um circuito típico de aplicação deste componente.
![Figura 2 - Circuito de aplicação. Figura 2 - Circuito de aplicação.](/images/stories/artigos10/art0744_02.gif)

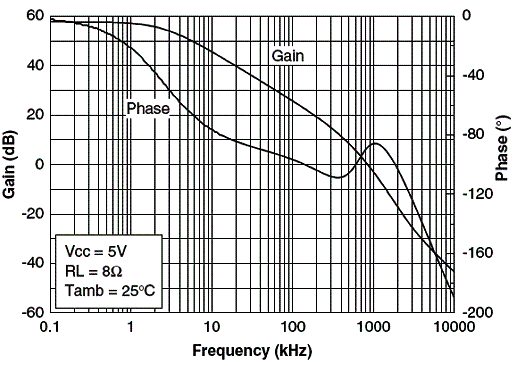

Na figura 3 temos um gráfico que mostra o ganho e a fase dentro da faixa de frequências de operação deste amplificador, para operação sem realimentação (open loop).
![Figura 3 - Ganho e fase em função da frequência. Figura 3 - Ganho e fase em função da frequência.](/images/stories/artigos10/art0744_03.gif)
Informações completas sobre este componente, assim como dados para cálculos podem ser obtidos no datasheet disponível no site de STMicroielectronics.
