Buffer Triplo de Vídeo (ART668)

O Application Note AN2705 da  STMicroelectronics (www.st.com) descreve a placa de avaliação TSH173, Esta placa consiste num buffer triple de vídeo com filtro SD. Neste documento, a ST descreve a placa, incluindo o diagrama de bloco interno, os componentes da placa em si e o layout da placa. O artigo de 2008 foi revisado em 2012, devendo apenas o leitor verificar junto à ST se existem versões mais atuais do mesmo projeto.

A Placa TS173

Esta placa contém um buffer de vídeo com alimentação simples e um ganho interno de 6 dB. Além disso, existe um filtro passa-baixas com freqüência de corte de 8,2 MHz para cada canal de modo a atender os padrões SD de definição (Standard Definition) para interfaces de linha de vídeo.

As principais características desta placa são:

* Alimentação simples de 4,5 a 5,5 V

* Driving R-G-B, Y-Pb-Pr, Y-C-CVBS

* Três canais de buffer com ganho de 6 dB

* Três filtros de reconstrução de vídeo para SD

* Três modificadores de nível de sinal de entrada DC internos

* Não precisa de capacitor de entrada

* Distorção harmônica muito baixa

* Cada saída pode excitar cargas acopladas AC ou DC de 150 ?

* Testada em alimentação de 5 V

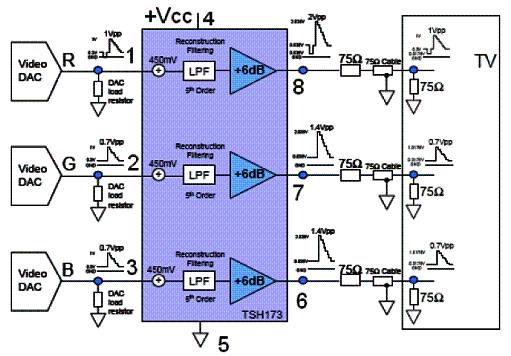

Na figura 1 temos o diagrama de blocos interno desta placa:

Figura 1

Na tabela abaixo temos a descrição dos pinos:

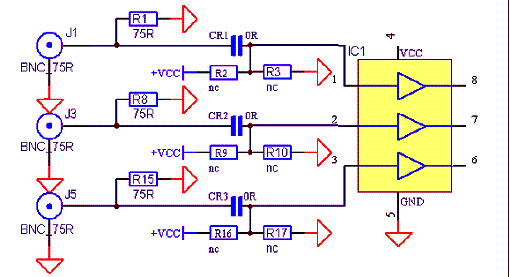

A placa é projetada para ser testada com um gerador de 75 ? e ferramentas de medida de 75 ?. O sinal de entrada deve estar entre 0 e 1,4 V para não ser cortado. De outra forma, pode-se substituir o resistor de 0 ohm por um capacitor de 100 nF em CR1, CR2 e CR3, e adicionar uma ponte de resistores para polarizar o sinal de entrada no nível certo, como mostrado na figura 2. Os locais para os resistores estão na parte posterior da placa.

Figura 2

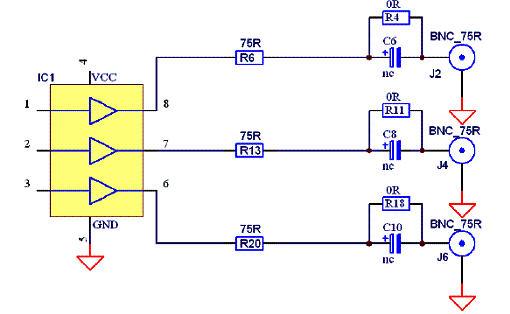

A saída da placa TSH173 pode ser acoplada em AC por capacitores de 220 nF, de modo a minimizar a componente DC na linha. Para fazer isso, basta remover R4, R11 e R18, resistores de 0 ? e soldar os capacitores C6, C8 e C10 nos locais apropriados, conforme mostra a figura 3.

Figura 3

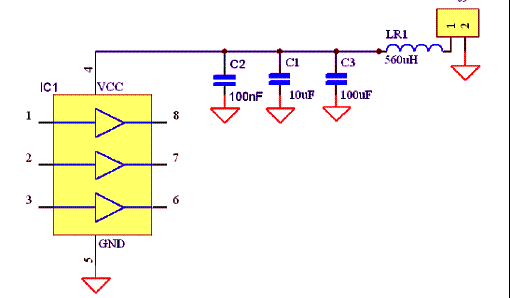

O uso de uma fonte de alimentação com bypass correto é importante para se otimizar a performance. Um capacitor de 10 µF e um de 10 µF são soldados na placa. Isso proporciona boa performance, no entanto ela pode ainda ser aumentada com o uso de um capacitor de 100 µF como C3 e uma bobina de 560 ? em lugar do resistor de 0 ohm, original. Na figura 4 temos o modo de se ligar estes componentes.

Figura 4

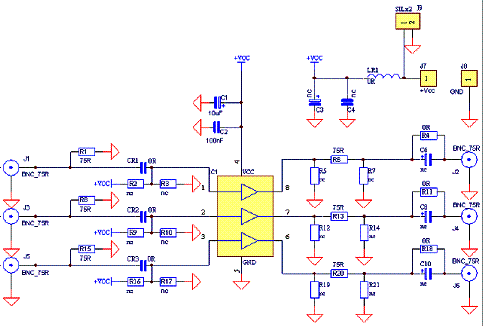

Temos finalmente o diagrama completo da placa de avaliação. O desenho do padrão cobreado da PCB pode ser obtido no documento original da ST em formato PDF. O diagrama completo está na figura 5.

Figura 5

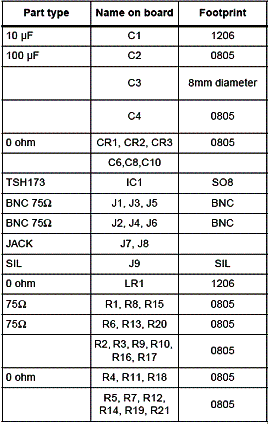

Os valores dos componentes e o tipo são dados na seguinte tabela:

Tabela
