Este artigo é uma continuação do Descubra Seu Fone (ART2710), descrevendo a montagem de um canal de um amplificador para fones com circuito de equalização ou realce. Outros amplificadores integrados no site em versões mais modernas podem ser utilizados.
A escuta em fones não exige potências elevadas pelo que o amplificador que se destina a esta finalidade deve ter como principal requisito a qualidade de reprodução e não a potência.
Assim, como primeiro aparelho, ou como aparelho auxiliar sugerimos aos leitores que desejam escuta em fones a montagem deste excelente amplificador com um circuito auxiliar de equalização RIAA.
Ligando a saída de seu sintonizador de FM, tape-deck ou rádio você terá uma escuta excelente em fone, e se usar o toca-discos, a ligação será na entrada do equalizador que admite cápsulas magnéticas de baixa impedância.
Para uma versão estereofônica você deverá montar dois amplificadores como este, um para cada canal, sendo ambos alimentados pela mesma fonte de 15 V.
MONTAGEM

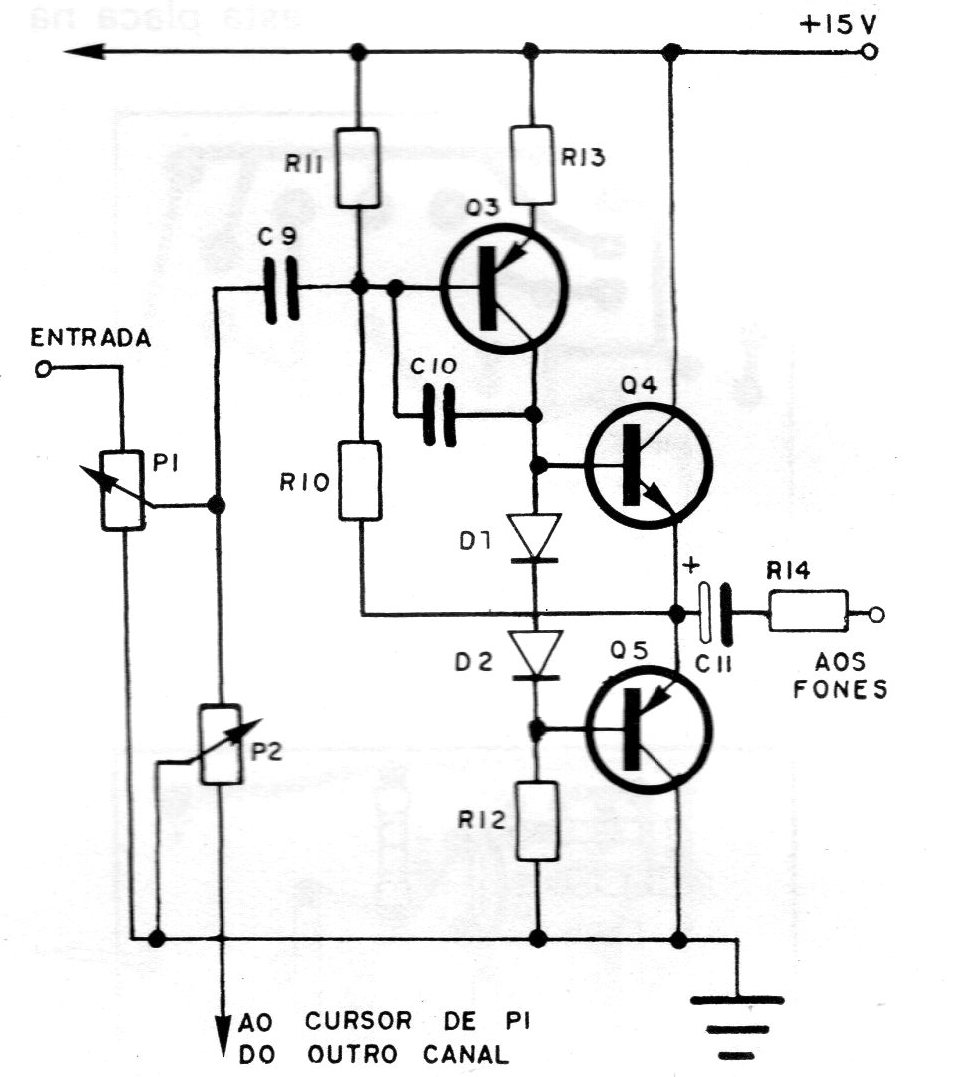

Na figura 1 temos o circuito básico do amplificador com a parte correspondente a um canal de escuta. Para uma versão estéreo os componentes devem ser dobrados.

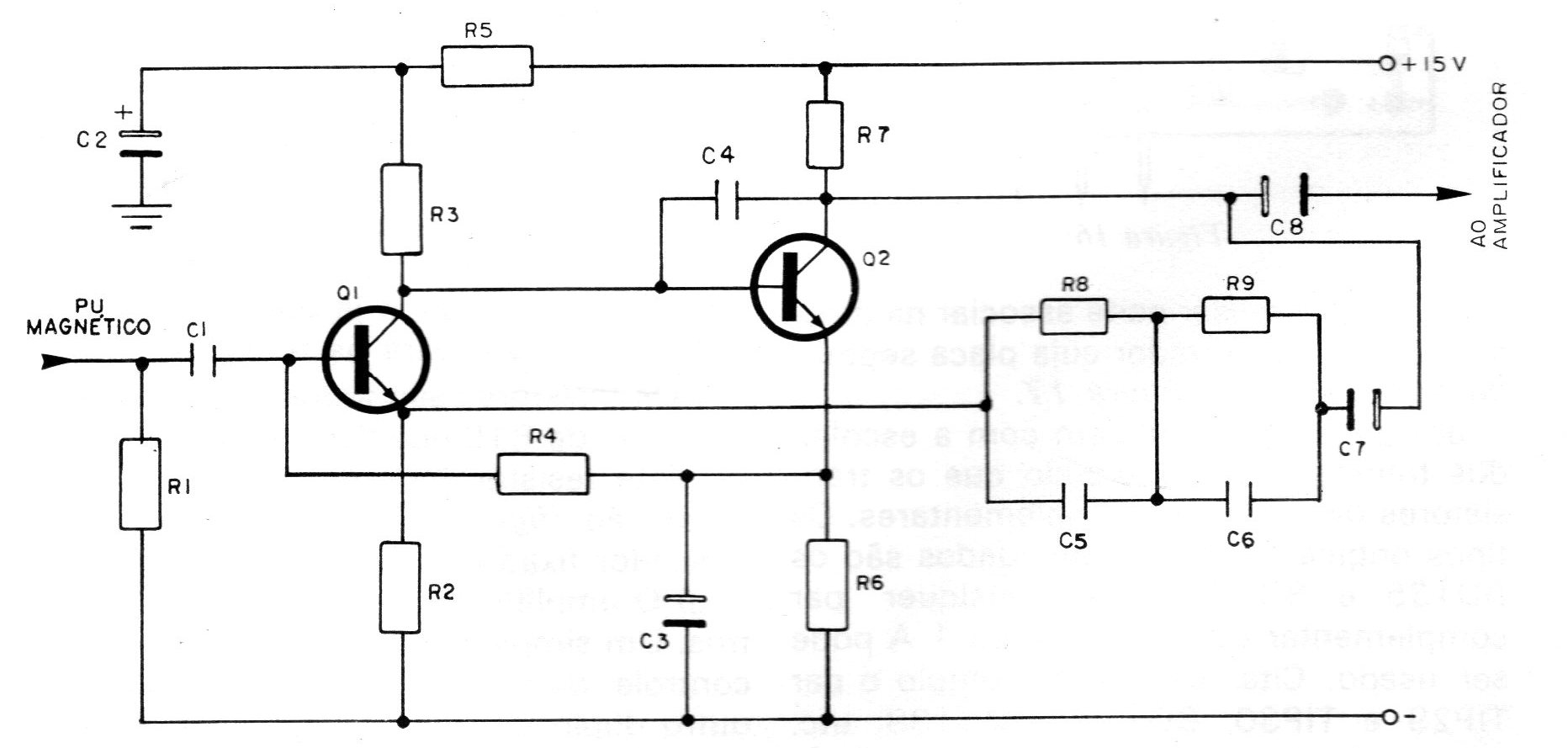

Na figura 2 temos o diagrama do equalizador RIAA para ligação direta de um pick-up com fonocaptor magnético no amplificador, caso em que para a versão estereofônica devem ser realizadas duas unidades iguais.
Analisemos os principais pontos de montagem:

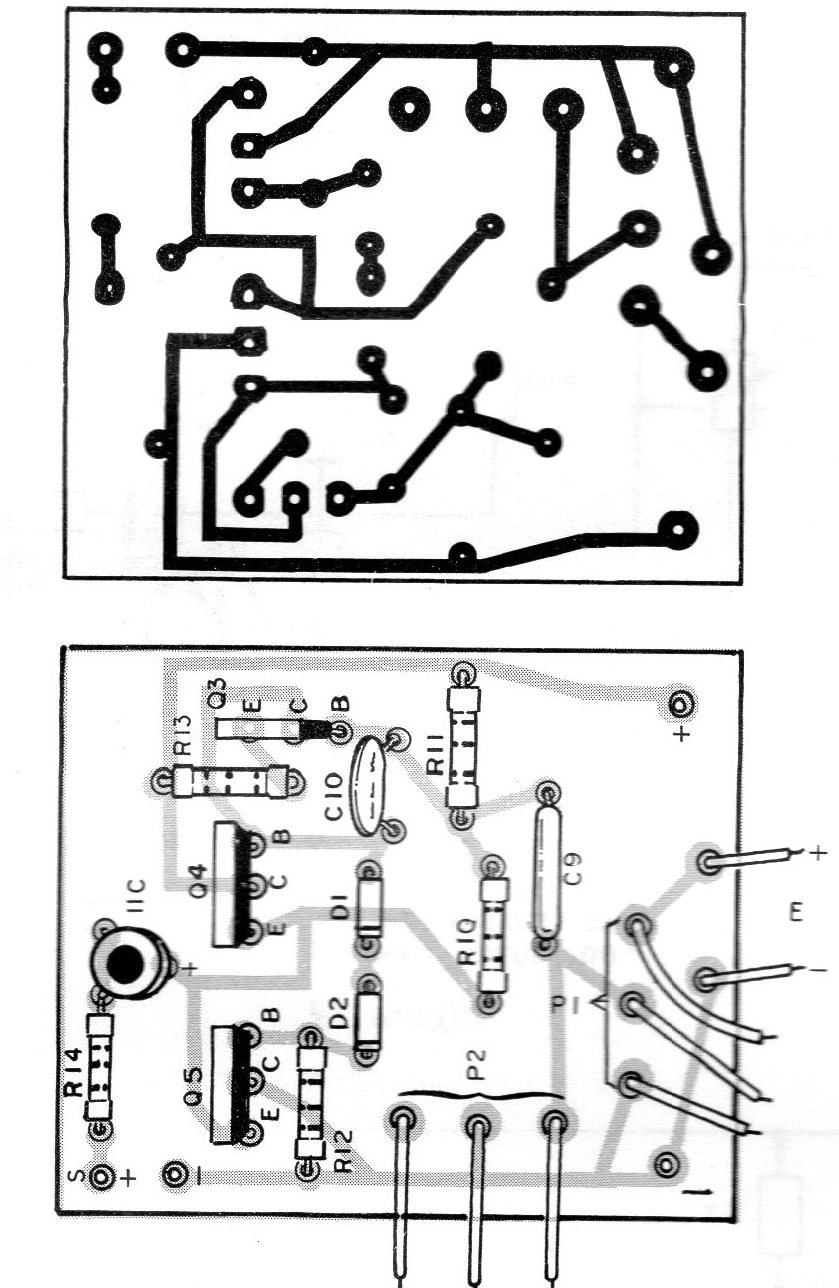

A montagem deve ser realizada em placa de circuito impresso sendo dada a disposição dos componentes nesta placa na figura 3.

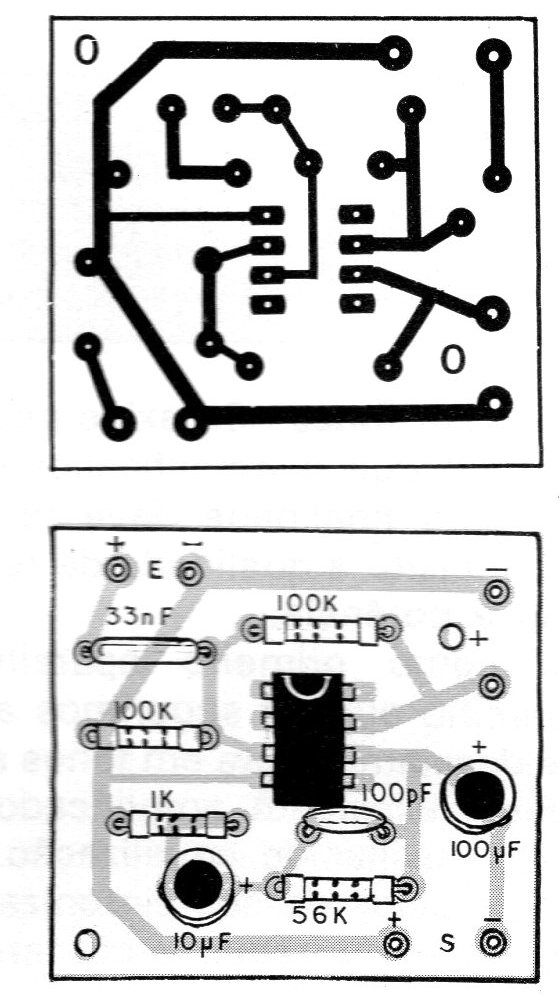

Se o leitor quiser pode associar na mesma placa o equalizador cuja placa separada é mostrada na figura 4.
Comece a montagem com a escolha dos transistores observando que os transistores de saída são complementares. Os tipos originalmente recomendados são os BD135 e BD136, mas qualquer par complementar equivalente para 1 A pode ser usado. Citamos como exemplo o par TIP29 e TIP30, BD137 e BD138, etc.
Observe bem a posição dos transistores ao realizar sua soldagem, pois se houve inversão o amplificador não funcionará. Os transistores de saída deverão ser dotados de um pequeno irradiador de calor.
b) Os demais transistores não oferecem dificuldades, nem de obtenção nem para instalação. Observe apenas a sua polaridade na instalação.
c) Os diodos D1 e D2 são diodos para uso geral como o 1N914. Observe a sua polaridade na hora da ligação.
d) Os capacitores eletrolíticos são todos para 16 V ou mais, devendo ser observada a sua polaridade na hora da ligação. Os capacitores eletrolíticos são C2, C3, C7, C8 e C11.
e) Os demais capacitores podem ser de poliéster metalizado ou então cerâmicos, não havendo portanto polaridade para sua ligação. Na aquisição destes componentes observe seu tamanho já que a furação da placa é prevista para os tipos menores.

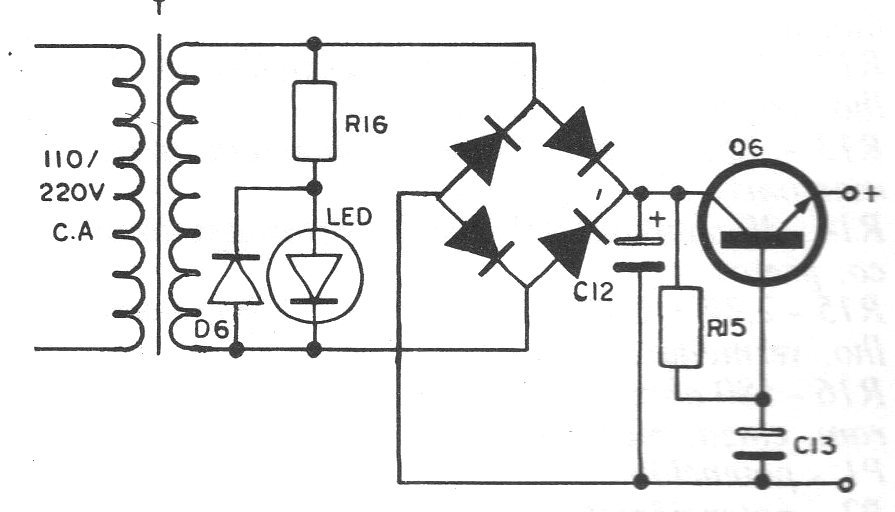

f) Os resistores são todos de 1/4 W com exceção de R16 que deve ser de 1/2 ou 1 W. Este resistor é usado na fonte de alimentação (figura 5) para excitar o LED indicador fixado no painel.
g) O amplificador usa dois potenciômetros. Um simples que é P2 servindo para o controle de balanço do amplificador. O outro duplo que é P1 serve para volume. Aqui o leitor tem também a opção de usar dois potenciômetros separados para P1 podendo, portanto, controlar o volume dos canais separadamente.
h) Para a fonte de alimentação deve ser usado um transformador de primário de acordo com a sua rede de corrente alternada, e um secundário de 12 Volts x 0,5 A. A fonte mesmo com dois amplificadores não precisa ter sua corrente aumentada.
i) O transistor da fonte deve ser montado em irradiador de calor podendo ser usado um BD135 ou TlP29.
A ponte retificadora pode ser do tipo completo ou formada por 4 diodos do tipo 1N4002 ou 1N4004, ou ainda BY127.
k) 0 diodo ligado em paralelo com o LED pode ser de qualquer tipo para uso geral, já que sua função é apenas impedir a polarização reversa do LED que poderia causar sua queima. Como sugestão para este diodo damos o 1N914.
l) Não aparece no diagrama mas o leitor pode acrescentar da maneira que bem entender, falamos do interruptor geral que pode ser conjugado ao potenciômetro do controle de volume ou então ser uma chave separada.
Uso
Com o amplificador montado o leitor poderá usá-lo tendo como fonte de sinais um toca-discos com fonocaptores magnético caso que usará a entrada RIAA; um toca-discos com fonocaptor de cristal caso em que usará a entrada auxiliar, ou um sintonizador de FM, caso em que será usada também a entrada auxiliar.
Lista de Material
Q1. Q2. BC548 ou equivalente
Q3, Q5 - BDI36 ou equivalente (ver texto)
Q4. Q6 - BD135 - ou equivalente (ver texto)
R1 - 47k x 1/4 W - resistor (amarelo, violeta, laranja)
R2 - 470 ohms x ¼ W - resistor (amarelo, violeta, marrom)
R3 - 5.6k x ¼ W- resistor (verde, azul, vermelho)
R7 – 68k x 1/4 W- resistor - (azul. cinza. Laranja)
R5 - 47k x ¼ W - resistor (amarelo, violeta, laranja)
R6 – 1,5k x 1/4 W - resistor ( marrom, verde, vermelho)
R7 – 10 k x 1/4 W - resistor (marrom, preto, laranja)
R8 - 1 M x ¼ W- resistor (marrom, preto, vede)
R9 – 22 k x 1/4 W- resistor (vermelho, vermelho, laranja)
R10 – 270 k x 1/4 W- resistor (vermelho, violeta, amarelo)
R11 - 22k x 1/4 W - resistor ( vermelho, vermelho; laranja)
R12 - 2,2 k x 1/4 W - resistor (vermelho, vermelho, vermelho)
R13 - 100 x 1/4 W - resistor (marrom, preto, marrom)
R14 - 39 ohms x 1/4 W - resistor (laranja, branco, preto)
R15 - 2,2k x ¼ W- resistor (vermelho, vermelho, vermelho)
R16 - 180 ohms x ½ W ou 1 W - resistor ( marrom, cinza. marrom)
P1 - potenciômetro duplo log de 10 k
P2 - potenciômetro simples lin de 10 k
C1 - 0.1 uF - cerâmica ou poliéster
C2 – 50 uF x 16 V - eletrolítico
C 3 - 10,uF x 16 V - eletrolítico
C4 - 22 pF - cerâmico
C5 - 16 nF - poliéster
C6 – 3,3 nF - poliéster
C7 – 10 uF x 16 V - eletrolítico
C8 - 10 uF x 16 V - eletrolítico
C9 - 22 nF - poliéster
C10 - 220 pF - cerâmico
C11 - 47 uF x 16 V - eletrolítico
C12 - 1 000,uF x 16 V - eletrolítico
C13 - 470 ,uF x 16 V - eletrolítico
D1, D2, D3 - 1N914 ou equivalente
Diversos: 4 diodos 1N4001, transformador de alimentação. LED, fios, placa de circuito impresso, jaques de entrada e saída, etc.
