Este artigo é uma continuação do Descubra Seu Fone (ART2710). Nele ensinamos como ligar uma saída de fone a um televisor. Lembramos que o artigo é de 1979.
Os programas de TV são transmitidos de tal maneira que seu som é em FM, o que significa que a sua qualidade normal é melhor do que a obtida com os pobres alto-falantes usados nestes aparelhos.
Você pode facilmente adaptar um fone de ouvido de boa qualidade em seu televisor e ainda evitar com isso o barulho que altas horas da noite pode perturbar seus parentes e vizinhos.
Obs. Lembramos que este artigo é antigo, de uma época em que as transmissões de TV eram monofônica e os aparelhos tinham apenas um alto-falante para reprodução do som.
Intercalando o adaptador para fones que descrevemos como sugestão primeira para o uso de fones você terá ainda vantagem de ter um controle de tom para o mesmo, se bem que no caso, os controles de dimensão e balanço devam ser neutralizado pois as emissões de TV são monofônicas.
MONTAGEM
No caso não há propriamente o que montar já que nossa sugestão consiste simplesmente na ligação do jaque para a saída do fone no seu televisor. Veja que o problema que pode ser encontrado pelos inexperientes que forem fazer isso está no fato do jaque ser estéreo assim como o fone e a saída do televisor ser única.
Urna chave ligada ao televisor pode, por outro lado, desligar o alto-falante normal quando os fones estiverem sendo usados.

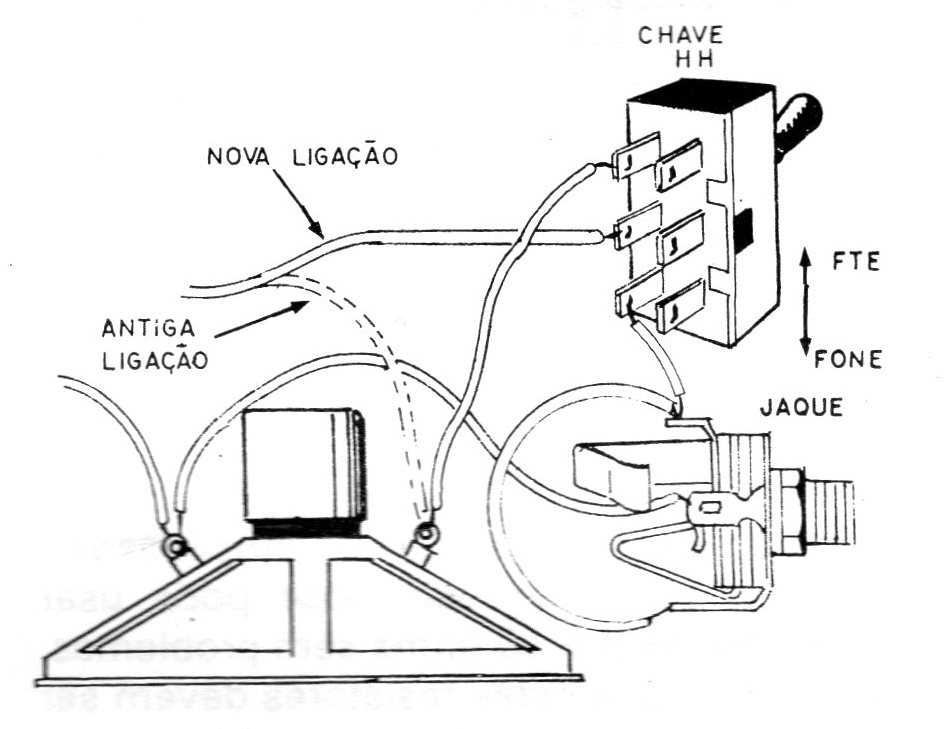

Na figura 1 temos então o circuito para esta adaptação com a chave e o jaque.
Os cuidados principais assim como a sequência de operações para a montagem são os seguintes:
a) Comece procurando na tampa traseira de seu televisor um local para fixação do jaque e da chave que liga e desliga o alto-falante fazendo a comutação para escuta em fone.
O jaque deve ser de acordo com o plugue do fone e a chave é do tipo 2 x 2 (H); É importante que em primeiro lugar o leitor tenha em mãos o jaque e a chave antes de fazer a furação. Como a maioria dos televisores possuem tampas traseiras de fibra a furação das mesmas é facilitada pois pode ser usado qualquer objeto cortante como uma tesoura, canivete, ou faca.
b) A seguir, com o jaque e a chave fixados, faça as conexões de acordo com o diagrama da figura 1.
Cuidado com os fios para que não sejam excessivamente curtos para não dificultar a remoção da tampa do televisor quando isto se fizer necessário ou excessivamente longos a ponto de prejudicarem o funcionamento do aparelho. (cuidado para não deixar o fio encostar nas partes de alta tensão do televisor).
c) A próxima operação será a preparação de um cabo longo para conexão remota do fone. Veja que os fones possuem fios curtos o que significaria uma excessiva aproximação do leitor do televisor se desejar a escuta em fones.
Assim, o que fazemos é uma extensão para sua ligação que nada mais é do que um fio duplo comum flexível de até 8 metros de comprimento tendo num extremo um plugue igual ao do fone e no outro extremo um jaque igual ao necessário para o fone. Veja que o leitor deve adquirir dois jaques e um plugue para este circuito.
Com todos os componentes soldados a prova de funcionamento pode ser feita não antes de se conferir todas as ligações.
Para esta finalidade ligue o televisor, inicialmente com a chave na posição de funcionamento do alto-falante. A seguir, conecte o fone no jaque apropriado e faça a reversão da chave. O volume deve estar em seu ponto médio . (Nunca abra totalmente o volume, pois os fones podem não suportar).
