Deste artigo é uma continuação do Descubra Seu Fone (ART2710) Este adaptador possibilita um controle local da reprodução, com a obtenção de balanço, graves e agudos mais interessantes.
O circuito que descrevemos é para você usar com seus fones de baixa impedância consiste num adaptador que lhe permite obter efeitos especiais com seus fones quando ligados ao seu equipamento de som.
Você com ele controlará o balanço que é o equilíbrio de intensidade de sinal dos dois canais de modo a haver o mesmo nível entre ambos e com isso o correto efeito estereofônico.

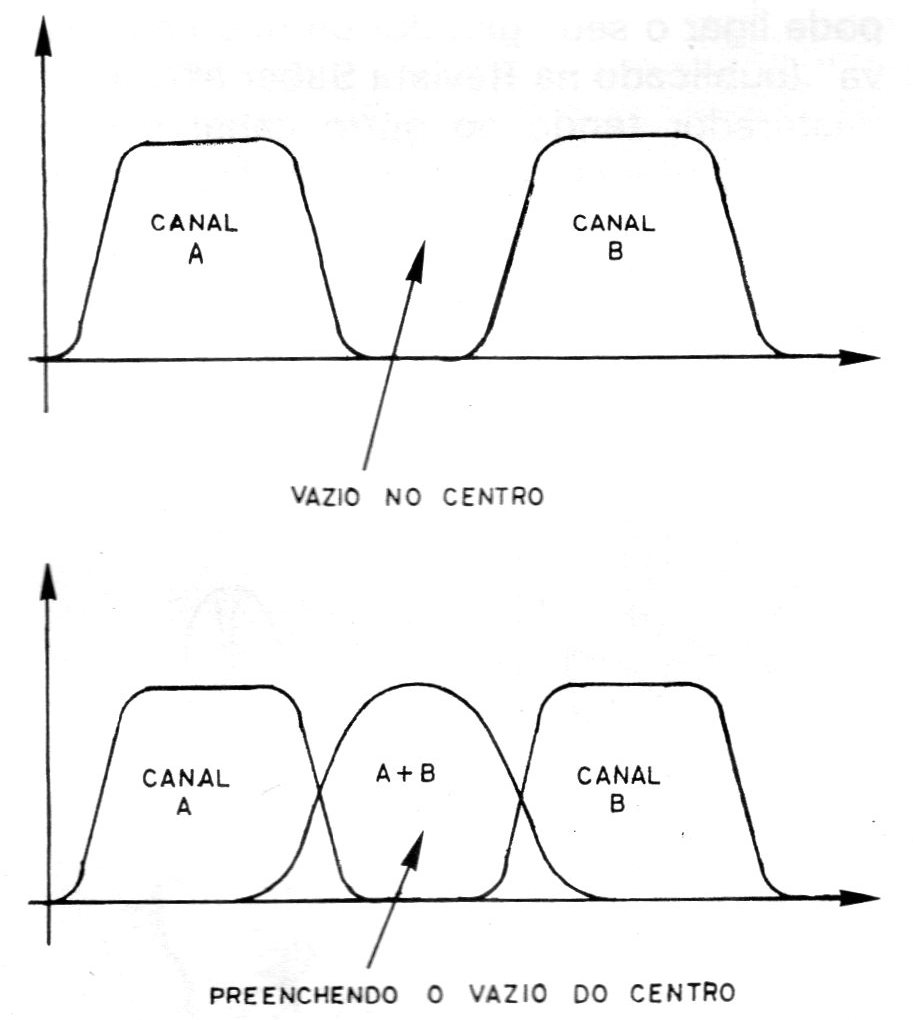

Terá também um controle de dimensão que lhes permite misturar em doses gradativas os sinais do canal direito no esquerdo e vice versa preenchendo assim o vazio aparente do centro obtendo com isso um som mais envolvente (figura 1).
E, finalmente no mesmo circuito você terá um controle de tonalidade que, lhe permitirá escolher os níveis de graves e agudos de acordo com sua preferência.
O sistema poderá ser ligado diretamente na saída de seu amplificador mesmo que ele não possua saída para fones, ou seja, poderá ser ligado na saída dos alto-falantes.
Uma chave reversível poderá ser utilizada para desligar automaticamente os alto-falantes quando este dispositivo estiver sendo usado.
MONTAGEM
Não existem dificuldades para a obtenção dos componentes usados neste circuito, e os fones podem ser comuns de 8 ohms de impedância, estereofônicos.

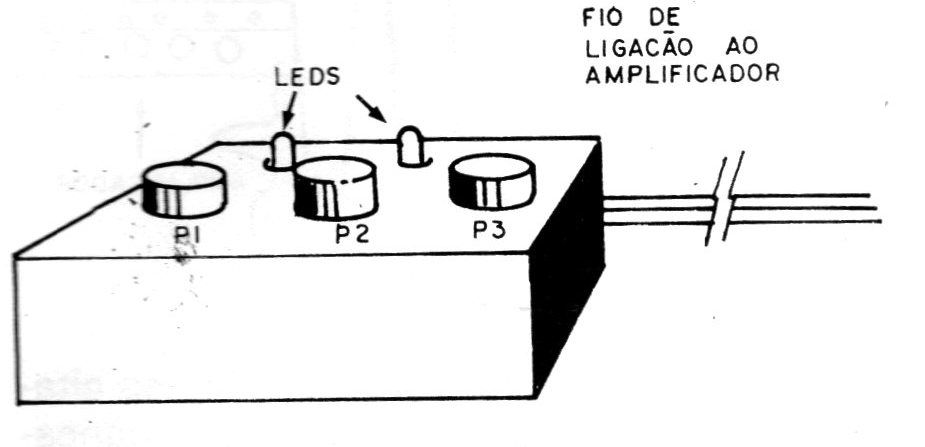

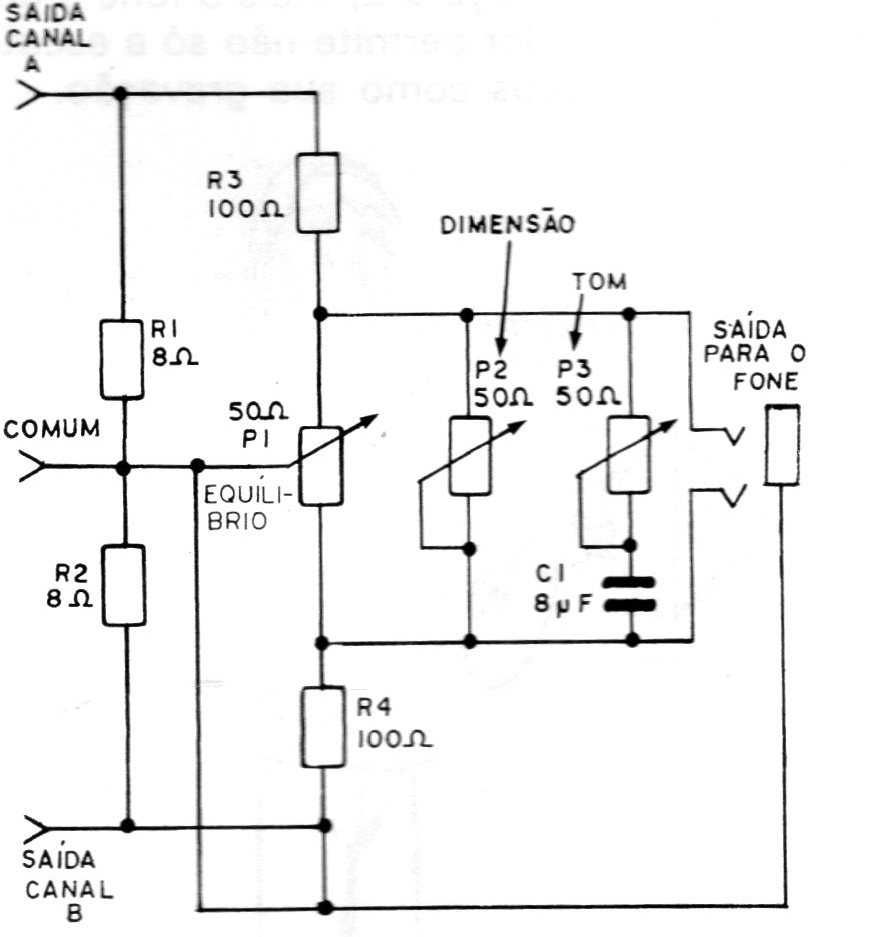

O circuito completo do adaptador é mostrado na figura 2, e a sua instalação numa pequena caixa que pode ser ligada remotamente ao amplificador é mostrada na figura 3.
O volume será controlado no próprio amplificador, conforme explicaremos posteriormente.
Com relação à montagem devem ser feitas as seguintes observações:
a) Os potenciômetros usados devem ser todos de fio em vista da potência a ser aplicada nos mesmos. É importante na sua ligação observar bem a posição dos fios para que não ocorram inversões. Se isso acontecer o leitor pode ter a surpresa de ver os controles de seu adaptador atuarem ao contrário.

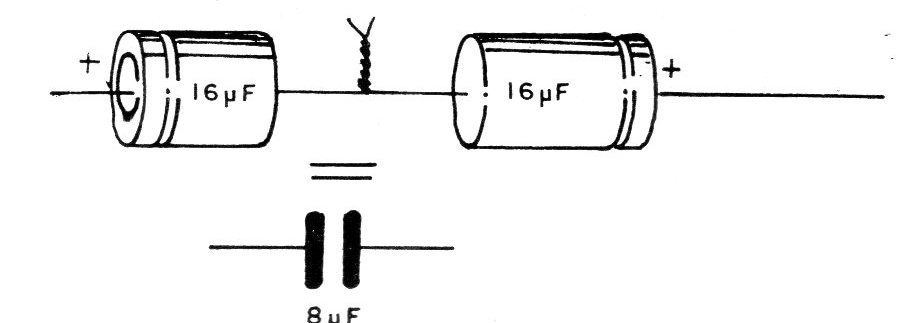

b) O capacitor C1 deve ser do tipo despolarizado, ou seja, "não eletrolítico". No entanto como este valor despolarizado é difícil de ser obtido, o leitor pode superar esta dificuldade usando dois eletrolíticos comuns em oposição. Serão usados dois eletrolíticos de 16 ou 22 uF ligados em oposição, conforme mostra a figura 4.
c) Os resistores R1, R2, R3 e R4 dependem da potência de seu amplificador. Veja que não pode ser aplicada ao fone toda a potência do amplificador pois este não suportaria ocorrendo sua destruição. R1 e R2 são resistores cuja resistência depende da impedância do amplificador. Para os casos normais você pode usar resistores de 8 à 16 ohms sem problemas.
A potência que estes resistores devem ser capazes de dissipar deve ser maior que a potência de áudio de cada canal de seu amplificador, isso para evitar sua queima se você acidentalmente abrir todo o volume. Por exemplo, se seu amplificador der 20 watts por canal você deve usar resistores de 20 W.
R3 e R4 dependem também da potência do amplificador. Podemos dizer que você deve usar 100 ohms para cada 10 watts de potência de cada canal de seu amplificador. Por exemplo, se você tiver um amplificador de 20 watts por canal, usará 220 ohms (valor comercial mais próximo).
A dissipação desses resistores deve ser de pelo menos 2 watts podendo os mesmos ser de carbono, ou fio, sem restrições.
d) O jaque para fones deve ser do tipo estéreo de acordo com o plugue de seu fone. Cuidado na sua ligação para não haver inversão ou ligação errada.
e) Um recurso interessante que é acrescentado a este circuito consiste na ligação de dois LEDs na entrada que funcionarão como “luzes rítmicas". O resistor em série com estes LEDs depende também da potência do amplificador. Você usará 300 ohms para cada 10 watts de potência aproximando o resultado para o valor comercial mais próximo.
Por exemplo, se o seu amplificador for de 20 W você terá 600 ohms o que leva a utilização de um resistor de 680 ohms.
A ligação do adaptador ao amplificador deve ser feito com fio flexível triplo, utilizando-se jaques ou presas de acordo com a saída do mesmo. Não se recomenda um comprimento maior do que 8 metros para o fio em vista da possível ocorrência de atenuações.
Como Usar seu Adaptador
Terminada a montagem, em primeiro lugar confira todas as ligações principalmente verificando se os cabos de ligação ao amplificador não apresentam problemas. Se ocorrerem curtos acidentais neste cabo,seu amplificador, se não tiver proteção, pode sofrer as consequências.
Estando tudo em ordem ligue os fios do adaptador à saída do amplificador e os fones no jaque apropriado.
A seguir, ligue o amplificador a médio volume com uma fonte de sinal apropriada (FM, toca-discos ou tape-deck). Os LEDs deverão piscar acompanhando a música.
Se isso não acontecer você poderá reduzir um pouco o valor do resistor em série com cada LED para obter um funcionamento melhor do mesmo. (não o reduza muito!)
Com os dois LEDs piscando no mesmo ritmo você poderá ter certeza que os dois canais estão funcionando. O equilíbrio do amplificador deve estar ajustado para o ponto médio e os controles de tom na posição em que normalmente o leitor ouve seus programas.
Coloque então os fones no ouvido para verificar seu funcionamento. Ajuste se necessário este volume no amplificador, aumentando ou reduzindo-o conforme sua vontade.
Verifique se os controles de balanço, dimensão e tonalidade estão operando satisfatoriamente. Se com o controle de tom não houver atenuação como o leitor quer para os agudos você pode aumentar o valor do capacitor. Se quiser atenuação menor reduza este mesmo capacitor.
Para usá-lo normalmente basta então:
- Ligar na saída do amplificador e ajustar o mesmo para o volume desejado.
- Controlar o balanço, tom e dimensão no adaptador.
- Os controles de balanço do amplificador devem ficar em sua posição média.
Lista de Material
R1, R2 - 8 à 16 ohms x 10 W ou mais (ver texto)
R3, R4 - 100 ohms x 2 W - resistor (ver texto)
P1 - potenciômetro de 50 ohms (47 ohms) - fio
P2 - potenciômetro de 50 ohms (47 ohms) - fio
P3 - potenciômetro de 50 ohms (47 ohms) - fio
C1 - 8 à 10 uF - despolarizado (ver texto)
S1 - chave reversível (optativa)
Diversos: jaques para o fone, fios, solda, caixa, knobs, etc.
