Este artigo é uma continuação do Descubra Seu Fone (ART2710). Nele ensinamos como usar um fone de ouvido, um amplificador e um microfone para escuta remota ou espionagem.
E claro que não sugerimos ao leitor que faça o seu próprio Watergate com este equipamento, convertendo assim em um espião eletrônico de mais alto nível. No entanto você pode usar para diversas finalidades um equipamento de escuta remota.
Colocando o microfone na entrada de sua casa você pode ouvir claramente os ruídos da rua, a conversa dos que passam ou quem chega. Com um dispositivo direcional você pode escutar o canto de pássaros e mesmo fazer sua gravação (figura 1), e escondendo um microfone numa sala adjacente você poderá escutar claramente o que nela ocorrer.
MONTAGEM

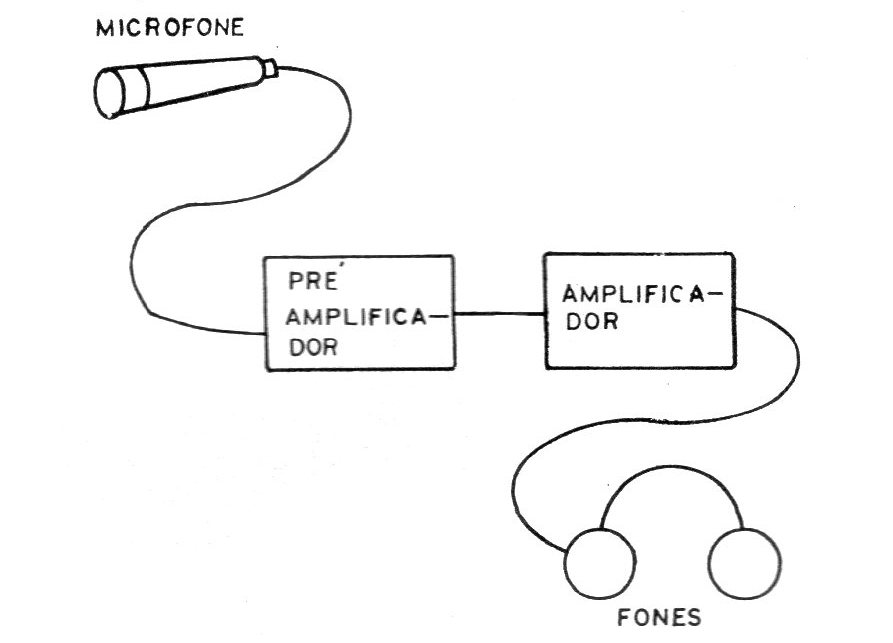

Na figura 1 temos simplificada a maneira de se fazer a ligação do fone, do amplificador e do microfone para um sistema de escuta clandestina.
Neste diagrama supomos que sejam cumpridos alguns requisitos que são importantes para o funcionamento do sistema.
O primeiro é a disponibilidade de uma saída para fones no amplificador onde ele possa ser ligado (o leitor pode usar o adaptador se isto não ocorrer no seu caso).
O segundo e a disponibilidade de uma entrada para o tipo de microfone usado de modo a se obter uma boa sensibilidade e ganho para o mesmo.
Se este requisito não for cumprido pode não haver amplificação suficiente do som para se obter um bom nível de sinal na saída. A solução para o caso está na utilização de um pré-amplificador.
O terceiro requisito é a utilização de um microfone sensível com um cabo blindado.
Pelas suas características, os microfones que mais se prestam a esta finalidade são os de cristal se bem que os microfones dinâmicos (do tipo usado nos gravadores) também sirvam se usados com um pré- amplificador ou então se ligados a entrada própria do amplificador.
Obs. Atualmente os melhores são os de eletreto.

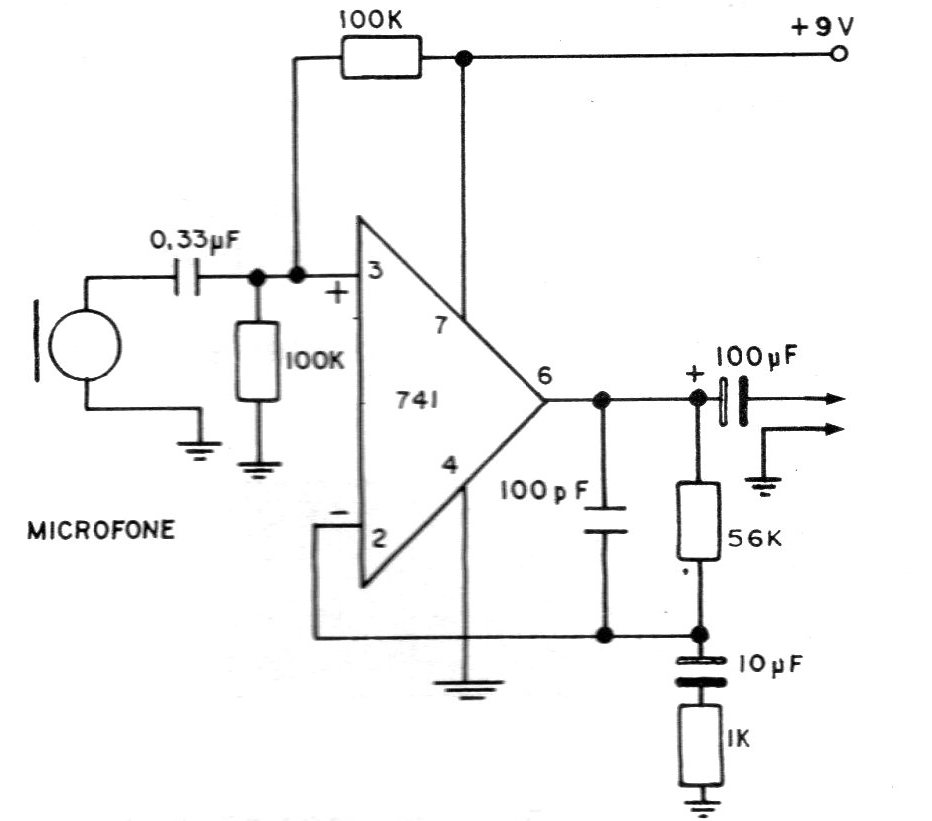

Na figura 3 temos um circuito de pré-amplificador para microfones magnéticos que permite a obtenção de um excelente desempenho para a maioria dos microfones conhecidos.

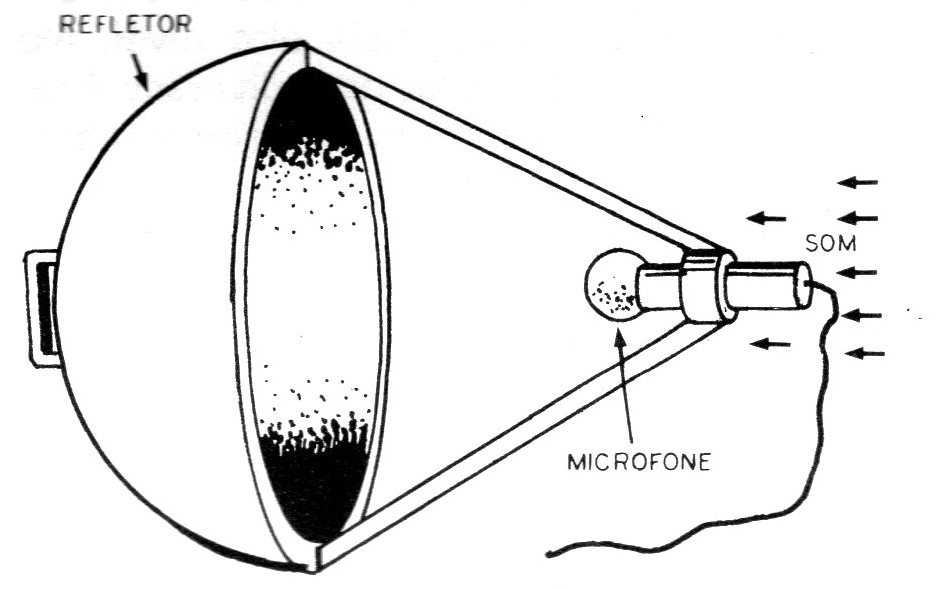

Para a escuta direcional, o microfone deve ser montado num refletor parabólico, conforme sugere a figura 4.
Obs. Veja outros artigos sobre microfones parabólicos e direcionais no site.
Neste caso, as ondas sonoras incidindo de uma direção única se concentrarão no microfone.
Este refletor deve ser de metal com um diâmetro entre 40 e 60 cm podendo o mesmo ser montado num tripé, ou ainda dotado de um cabo para manuseio mais fácil.
Para usar o aparelho é muito simples:
No caso de escuta clandestina é preciso esconder o microfone no local desejado tomando-se cuidado para que o tio também fique oculto. Este fio pode ter até 20 metros de comprimento, devendo ser blindado para não haver captação de zumbidos.
O amplificador deve ser colocado num volume que permita a escuta fácil.
Testes preliminares devem ser feitos no sentido de se obter o melhor ponto de funcionamento. Se não houver sensibilidade suficiente deve ser usado um pré-amplificador ou então verificando o estado do microfone lembrando-se que os tipos de cristal deterioram-se com facilidade em presença do calor e da umidade.
Para a escuta com refletor os mesmos cuidados devem ser tomados com os ajustes. Se houver falta de sensibilidade use um pré-amplificador ou prove o microfone.
