Se você tem problemas para ligar diversos microfones num único amplificador sem perder potência ou sensibilidade, e de modo que todos funcionem com a mesma eficiência eis aqui um circuito misturador que pode ser a solução que você está procurando.
Os mixers ou misturadores são dispositivos de grande utilidade para quem quer que seja que trabalhe com equipamentos de som. Com estes aparelhos podemos misturar os sinais de diversas fontes, sem que uma interfira no funcionamento da outra e obter numa única saída um sinal composto que pode ser usado para excitar um amplificador.
Um dos problemas que aparecem quando se deseja ligar a um amplificador diversos microfones é o fato de que sua ligação simultânea altera a impedância total do circuito e consequentemente provoca uma redução da sua sensibilidade e ao mesmo tempo um circuito pode influir em outro, ou seja, uma pequena diferença de características que exista num microfone poderá refletir no desempenho dos outros.

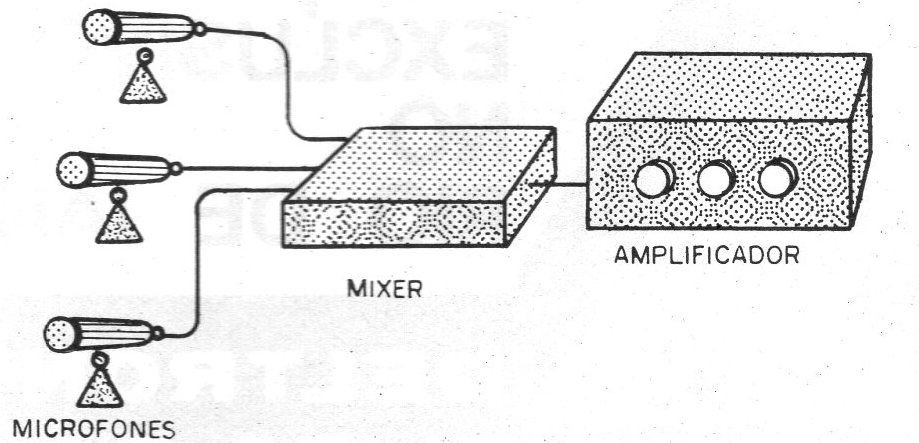

De modo a se evitar estas influências e ainda proporcionar uma amplificação apropriada de sinal, descrevemos a utilização de um mixer microfônico de 3 entradas (mas que pode ser ampliado para mais) que usa um circuito integrado proporcionando assim uma amplificação adicional para estes sinais misturados. (figura 1)
Intercalando este mixer entre os microfones e o seu amplificador o leitor pode ter uma operação perfeita dos mesmos, sem problemas de sensibilidade de alteração de impedância para o circuito.
De grande simplicidade o circuito pode ser montado em pouco tempo e por suas características de amplificação pode ser usado com praticamente qualquer tipo de microfone.
Sua alimentação é feita por uma bateria única de 9 V.
O CIRCUITO
A base deste circuito é um único amplificador operacional do tipo 741 cujo ganho é determinado pelo elo de realimentação existente entre a saída e a entrada inversora (pino 2).
Com uma realimentação maior, ou seja, com a redução da resistência deste elo de realimentação, aumentamos o ganho até o máximo que é dado por uma resistência infinita. Neste caso, as características do amplificador operacional fazem com que o ganho máximo obtido nestas condições seja de aproximadamente 100 dB ou 2 000 000 vezes.

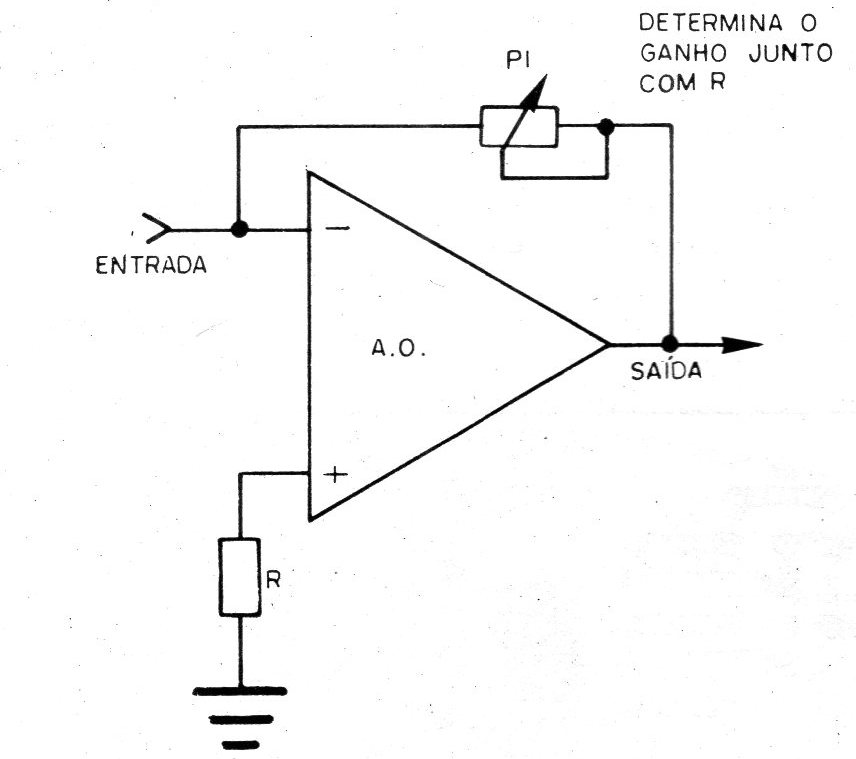

No nosso caso, o ganho é limitado a aproximadamente 100 vezes em vista da utilização de um potenciômetro ou trimpot de 1 M em conjunto com um resistor de 10 k na entrada não inversora (figura 2).
Em suma, o amplificador operacional funciona neste circuito como um amplificador de tensão alternante à qual corresponde ao sinal de áudio das diversas fontes ou microfones.

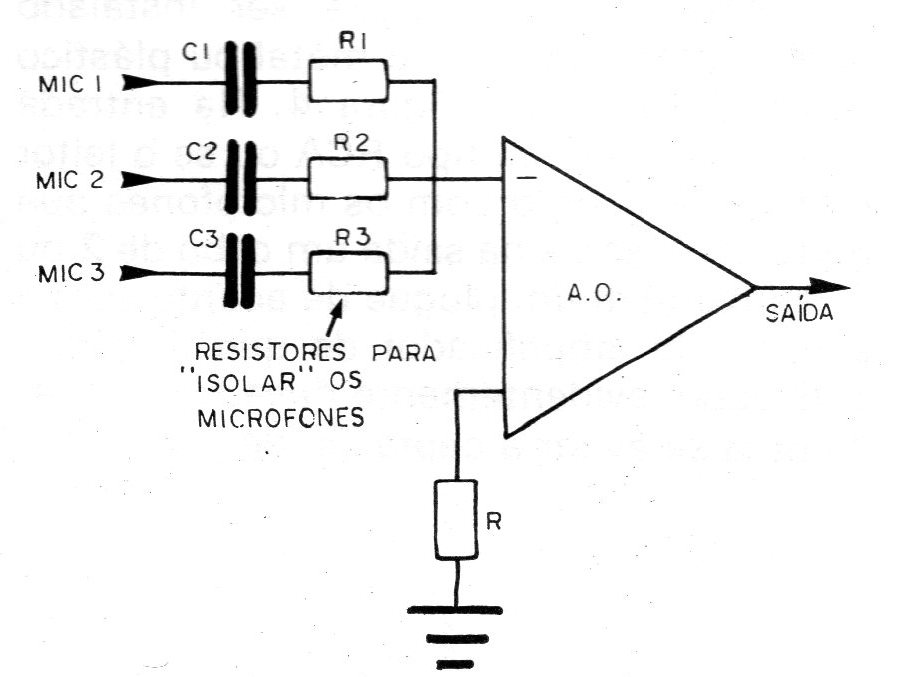

Na entrada dos microfones são usados resistores de tal modo a isolar as diversas fontes, obtendo-se assim a não interferência de um microfone em outro, e em vista justamente da boa amplificação obtida pelo integrado, os sinais perdidos nestes resistores podem ser facilmente compensados pelo restante do circuito. (figura 3).
No projeto básico damos 3 entradas o que é suficiente para a maioria das aplicações práticas, mas o leitor poderá expandir o número de entradas, observando é claro o limite em que os efeitos de um número excessivo de cargas comecem a afetar o desempenho do circuito.
A alimentação deste mixer é feita com tensões a partir de 9 V indo até o máximo de 36 V. No nosso caso sugerimos a utilização de uma bateria com este valor, mas se o leitor quiser pode incorporar este circuito ao seu próprio amplificador aproveitando assim sua fonte de alimentação tomando cuidado com a sua filtragem, evidentemente.
MONTAGEM
A montagem deste mixer é bastante simples quer em vista do número reduzido de componentes quer seja em função de não se exigir cuidados especiais referentes a ajustes ou instalação.
Nossa sugestão para a montagem consiste na utilização de uma placa de circuito impresso Como base. O desenho de placa que fornecemos toma como base para o circuito integrado o invólucro DIL (Dual ln Line) de modo que se o leitor adquirir um integrado com invólucro metálico deve fazer as devidas alterações no desenho da placa.
Para a soldagem dos componentes use um soldador pequeno tomando cuidado para evitar espalhamentos de solda principalmente nos terminais do circuito integrado. Como ferramentas adicionais use um alicate de corte lateral, um alicate de ponta e chaves de fenda.

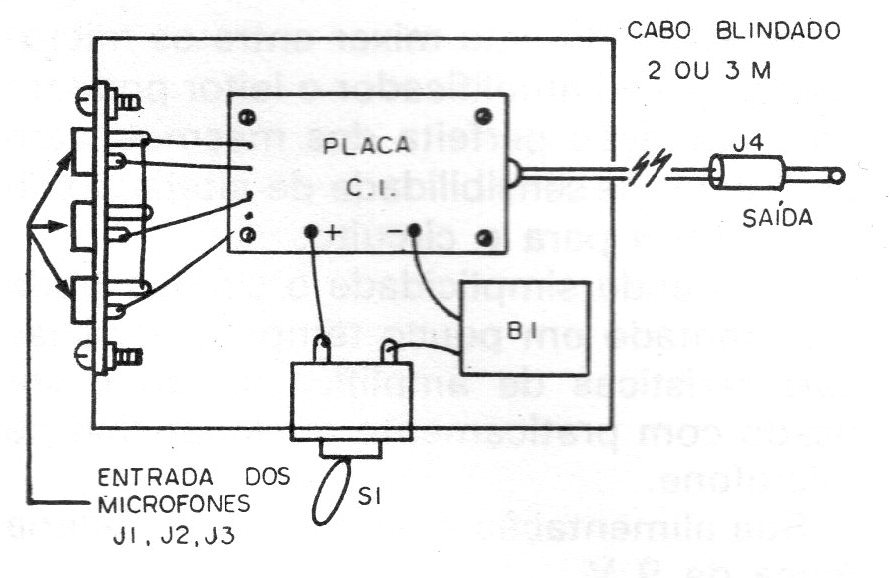

Todo o aparelho pode ser instalado numa pequena caixa de metal ou plástico conforme sugere a figura 4.
Na entrada temos 3 jaques do tipo RCA ou se o leitor preferir de acordo com os microfones que pretender usar, e na saída um cabo de 2 ou 3 metros com um plugue de acordo com a entrada do amplificador de que dispuser.
Este cabo, evidentemente deve ser blindado para se evitar a captação de zumbidos.

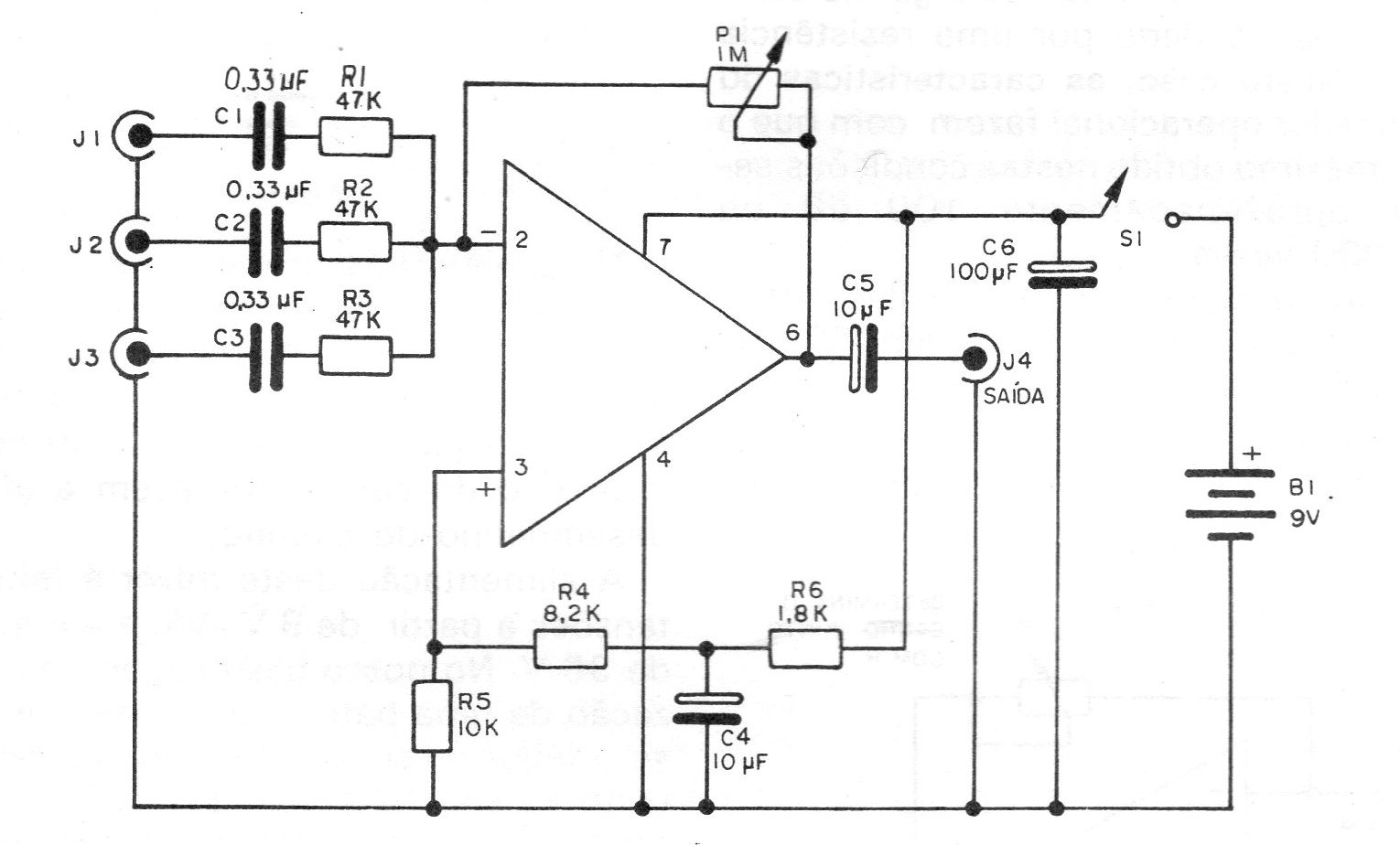

O circuito completo do mixer é então mostrado na figura 5.

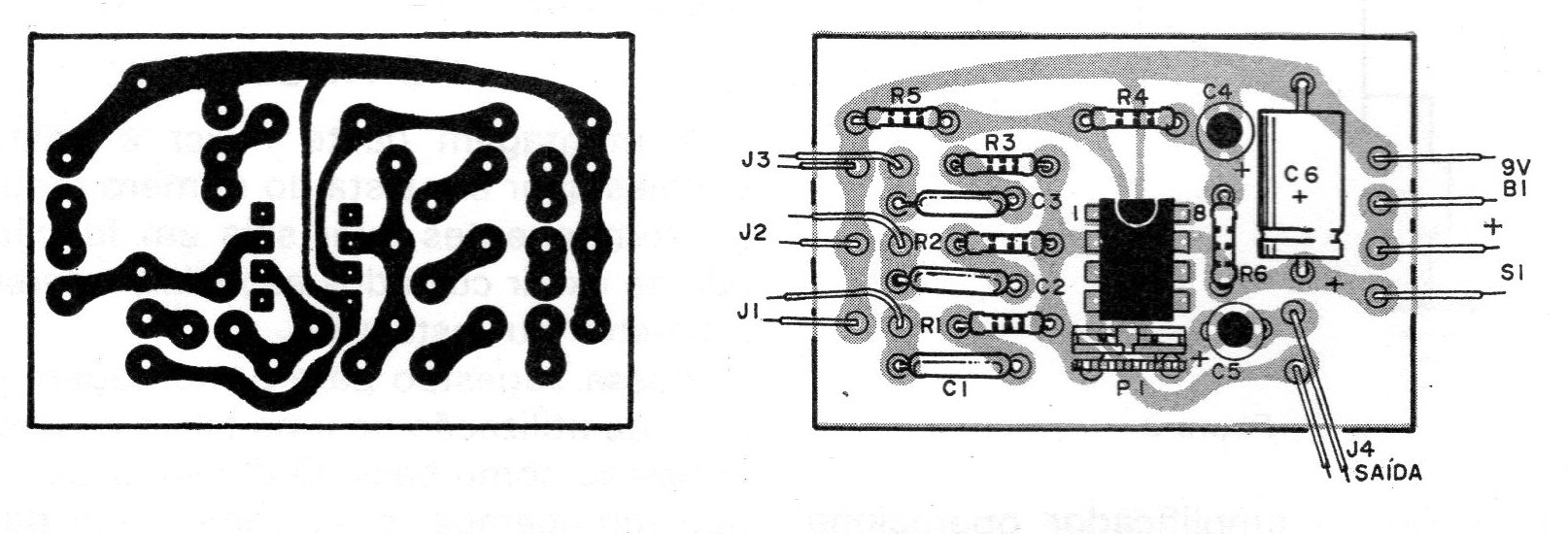

A placa de circuito impresso dos dois lados na figura 6.
O único ajuste para este amplificador é o de ganho sendo interno já que é usado um trimpot. Veremos posteriormente como deve ser feito este ajuste.
Para a montagem são os seguintes os principais pontos a serem observados:

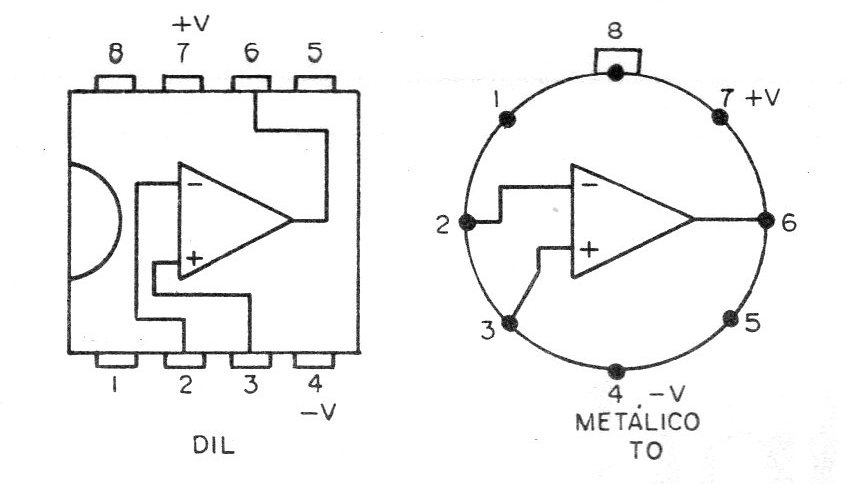

a) O circuito integrado 741 usado para este mixer se apresenta em dois tipos de invólucros: DIL e metálico redondo (figura 7). O leitor pode usar qualquer um deles desde que faça sua placa de circuito impresso de acordo.
Obs. Hoje em dia o 741 em invólucro metálico não mais é encontrado.
Uma das possibilidades importantes para esta montagem no caso de ser usado o integrado com invólucro DIL está na utilização de um soquete para o mesmo. Se bem que o soquete em alguns casos seja mais caro que o próprio integrado sua utilização além de proporcionar maior segurança permite que a substituição do integrado em caso de necessidade seja tremendamente facilitada.
Este integrado 741 pode ser encontrado com diversas denominações que dependem do fabricante. Os mais comuns são: LM741, uA741, SN72741, etc.
Na soldagem deste componente no circuito ou de seu soquete você deve ter em conta dois fatores:
l) observação da disposição dos terminais (numeração)
ll) cuidado para evitar espalhamentos de solda
b) O único ajuste para este circuito é feito por meio de um trimpot que pode ser instalado na própria placa de circuito impresso. Trata-se de um trimpot comum e apenas dois de seus terminais são usados.
c) Os resistores usados são todos de 1/8 W ou 1/4 W com tolerância de 10% ou 20%, sendo seus valores dados pelos anéis coloridos. Na sua soldagem evite o excesso de calor.
d) Os capacitores de 0,33 uF ou 330 nF são do tipo poliéster metalizado, não havendo polaridade para sua ligação. Os capacitores de 10 uF devem ter uma tensão de isolamento maior que a da fonte usada. Se a fonte usada for de 9 V, recomendamos a utilização de eletrolíticos para 16 V. Na ligação destes componentes deve ser observada sua posição certa, ou seja, polaridade. A entrada e saída do circuito deve ser feita com o máximo de cuidado. Se a distância a ser feita na interligação for grande deve-se usar fio blindado. Nossa recomendação para a entrada está na utilização de 3 jaques RCA fêmeas, ligados da maneira indicada na figura. Para a saída pode ser usado um único fio blindado em cuja ponta haverá um plugue de acordo com a entrada de seu amplificador.
e) O único comando na parte frontal da caixa será o interruptor que liga e desliga o aparelho. Escolha um interruptor cuja aparência esteja de acordo com o restante do equipamento.
f) A ligação da bateria pode ser feita com o próprio fio do conector devendo o montador observar bem sua polaridade. Para que a bateria não fique solta no interior da caixa prenda-a por meio de braçadeiras. Se o aparelho tiver uso contínuo muito prolongado o que implicará em desgaste da bateria pode-se fazer sua troca por um suporte contendo 6 pilhas médias ou grandes como fonte de alimentação. Sua durabilidade neste caso será muito maior.
Completada a montagem, confira todas as ligações e constatando que tudo está em ordem você pode fazer uma prova inicial de funcionamento.
PROVA E USO
Coloque as pilhas no suporte ou conecte a bateria de 9 V.
Ligue numa das entradas do mixer um microfone do tipo que pretende usar em funcionamento normal do mesmo.
A saída do mixer será ligada a entrada AUX ou MIC de seu amplificador que deverá ser ligado a médio volume.
Ligue o mixer e fale no microfone. Ao mesmo tempo você deve ajustar o trimpot para obter uma reprodução ideal sem distorção. Uma vez conseguido o ponto ideal de funcionamento você pode ligar os demais microfones ao mixer para verificar seu funcionamento. Se notar diferenças estas devem-se aos tipos de microfones usados.
Você pode agora fechar a caixa definitivamente com o trimpot ajustado e usar o seu mixer sempre que quiser tem na saída de seu amplificador simultaneamente o som dos três microfones (ou mais).
Se houver troca de microfones ou de amplificador pode ser necessário um novo ajuste do trimpot.
Lista de Material
CI - circuito integrado 741 – amplificador operacional
C1, C2, C3 - 0,33 ,uF ou 330 nF - capacitor de poliéster metalizado
C4, C5 – 10 uF x 16 V.; capacitor eletrolítico
C 6 - 100 uF x 16 V - capacitor eletrolítico
R1, R2, R3 - 47 k x 1/8 W - resistores ( amarelo, violeta. laranja)
R4 - 8,2 k x 1/8 W - resistor (cinza, vermelho, vermelho)
R5 - 10 k x 1/8 W - resistor (marrom, preto, laranja)
R6 - 1.8 k x 1/8 W - resistor ( marrom, cinza,, vermelho)
P1 - trimpot de 1 M
S1 - interruptor simples
J1. J2 J3 - jaques RCA fêmea
J4 - plugue para microfone
Diversos: suporte para 6 pilhas ou conector para bateria de 9 V, placa de circuito impresso, 3 metros de fio blindado. separadores para placa de circuito impresso, soquete para circuito integrado, porcas, para/usos, fios, solda, etc.
