Uma sirene potente pode ser usada para diversas finalidades. Ela pode ser usada em sistemas de alarme para afugentar intrusos ou mesmo para avisar que o inimigo “caiu” numa armadilha.
Obs. Este artigo foi originalmente incluído,um dos meus livros sobre espionagem.

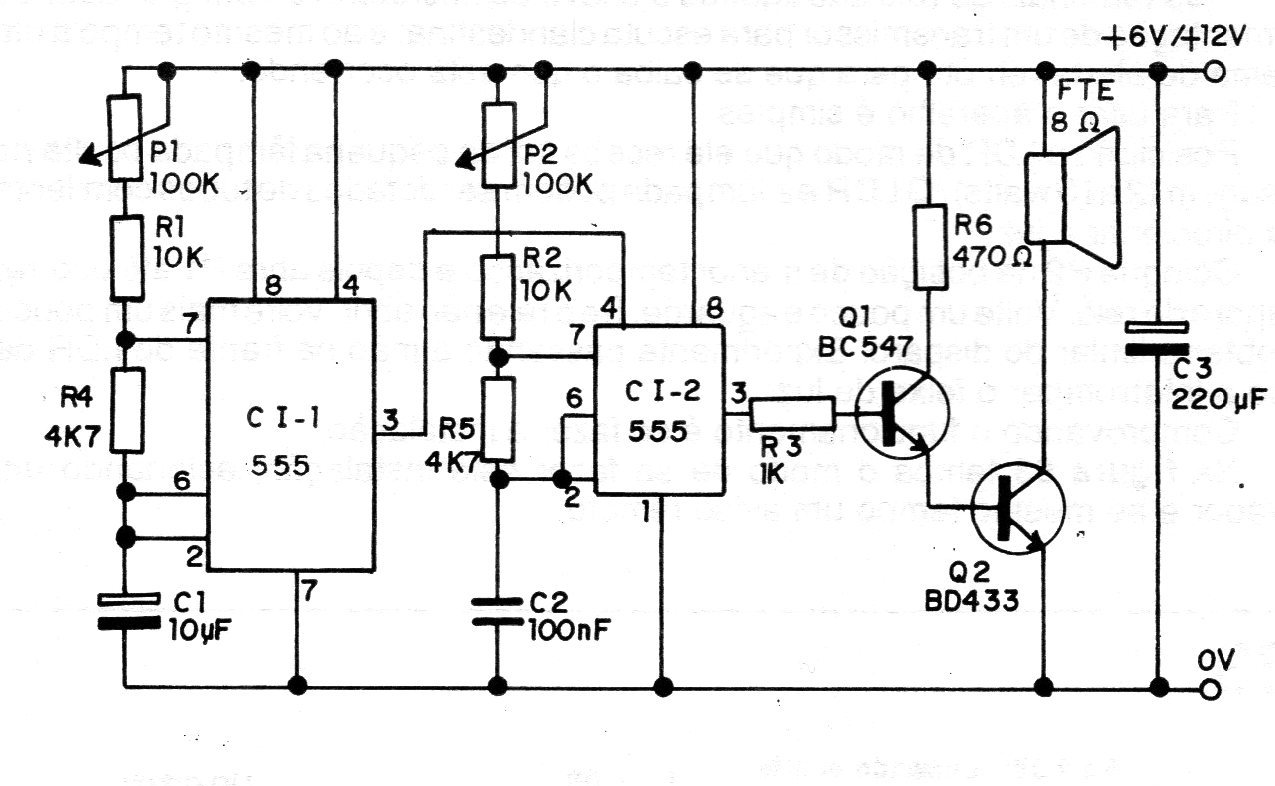

A sirene que damos na figura 1 serve para circuitos operando com tensões de 6 a 12 Volts e alimenta um alto-falante com boa potência.
P1 ajusta a cadência do som, enquanto que P2 ajusta a sua tonalidade. O transistor de potência TlP42 deve ser montado num radiador de calor enquanto que o alto-falante deve ser de boa qualidade para maior rendimento do som.
Preferivelmente ele deve ser montado numa pequena caixa acústica.
Lista de Material
SEMICONDUTORES
CI-1 e CI-2 - 555 - circuitos integrados
Q1 - BC547 ou equivalente -transistor NPN de uso geral
Q2 - BD433 - transistor NPN de potência
RESISTORES
P1 e P2 – 100 k - trimpots
R1 e R2 – 10 k - resistores (marrom, preto, laranja)
R3 - 1k - resistor (marrom reto vermelho)
R4 e R5 - 4,7 k - resistores (amarelo, violeta, vermelho)
R6 – 470 ohms - resistor (amarelo, violeta, marrom)
CAPACITORES
C1 - 10 uF x 16V - capacitor eletrolítico
C2 - 100 nF - capacitor cerâmico ou poliéster
CS - 220 uF x 16V - capacitor eletrolítico
DIVERSOS
FTE - 4 ou 8 ohms - alto-falante pesado
Placa de circuito impresso, soquetes para os integrados, radiador de calor para Q2, caixa acústica fios etc.
