Um pequeno sistema de controle remoto pode ser de grande utilidade para acionar um gravador, um dispositivo de chamada de atenção como, por exemplo, uma sirene, ou ainda um transmissor para escuta de conversas.

Obs. Este artigo foi publicado em meu livro de espionagem da década de 80 e depois atualizado em 2015.

O detetive pode contar em sua maleta de “utilidades” com um sistema simples temporizado de múltiplas utilizações, capaz de operar por raios infravermelhos num raio de até 20 metros dependendo do local.

O sistema é composto de um pequeno transmissor que cabe no bolso e funciona com uma bateria de 9 V e um receptor que funciona com pilhas e pode ser ligado a qualquer automatismo.

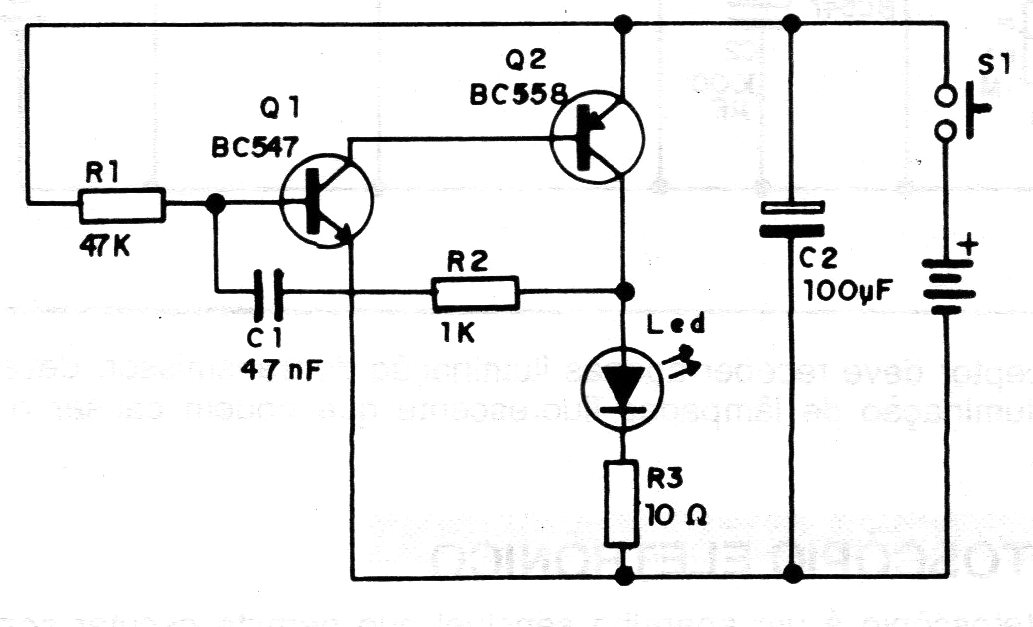

Na figura 1 temos o diagrama do transmissor.



Figura 1 – Diagrama do transmissor infravermelho
Figura 1 – Diagrama do transmissor infravermelho | Clique na imagem para ampliar |





Conforme podemos ver pelo circuito, o transmissor gera um trem de pulsos de radiação infravermelha que será irradiada e reconhecida pelo circuito receptor.

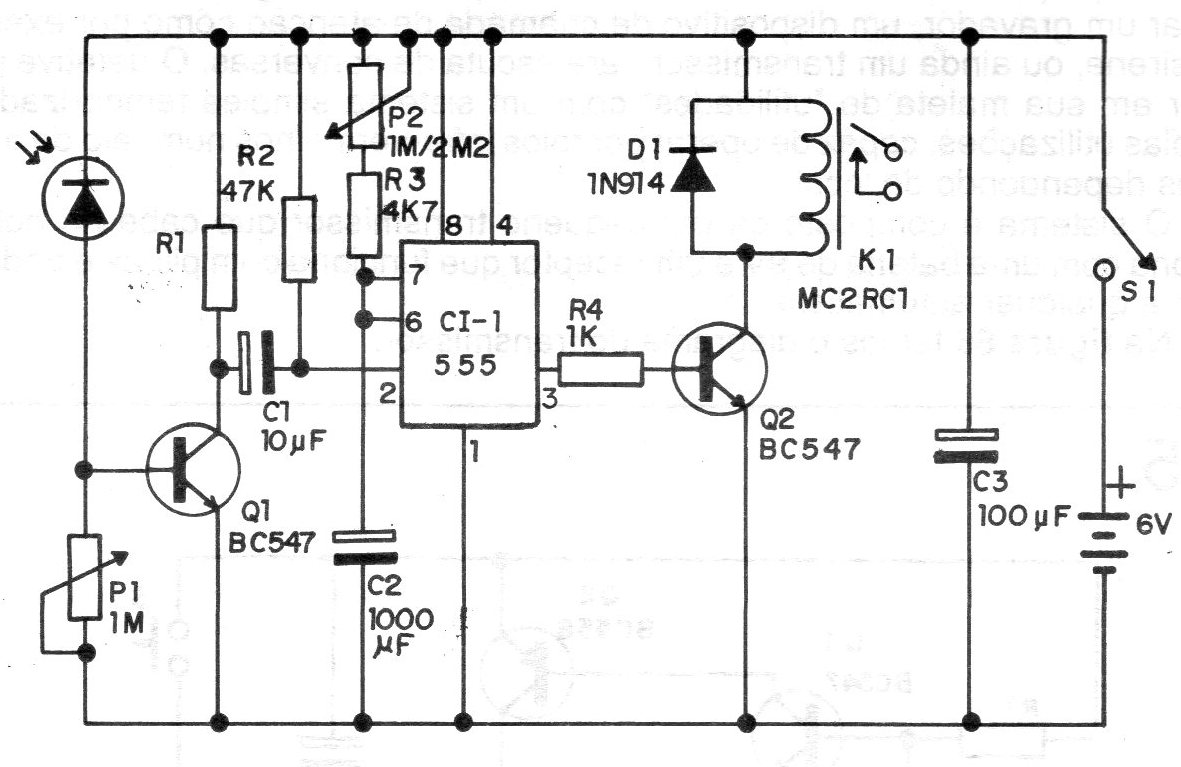

O receptor tem seu circuito mostrado na figura 2.



Figura 2 – Diagrama do receptor
Figura 2 – Diagrama do receptor | Clique na imagem para ampliar |

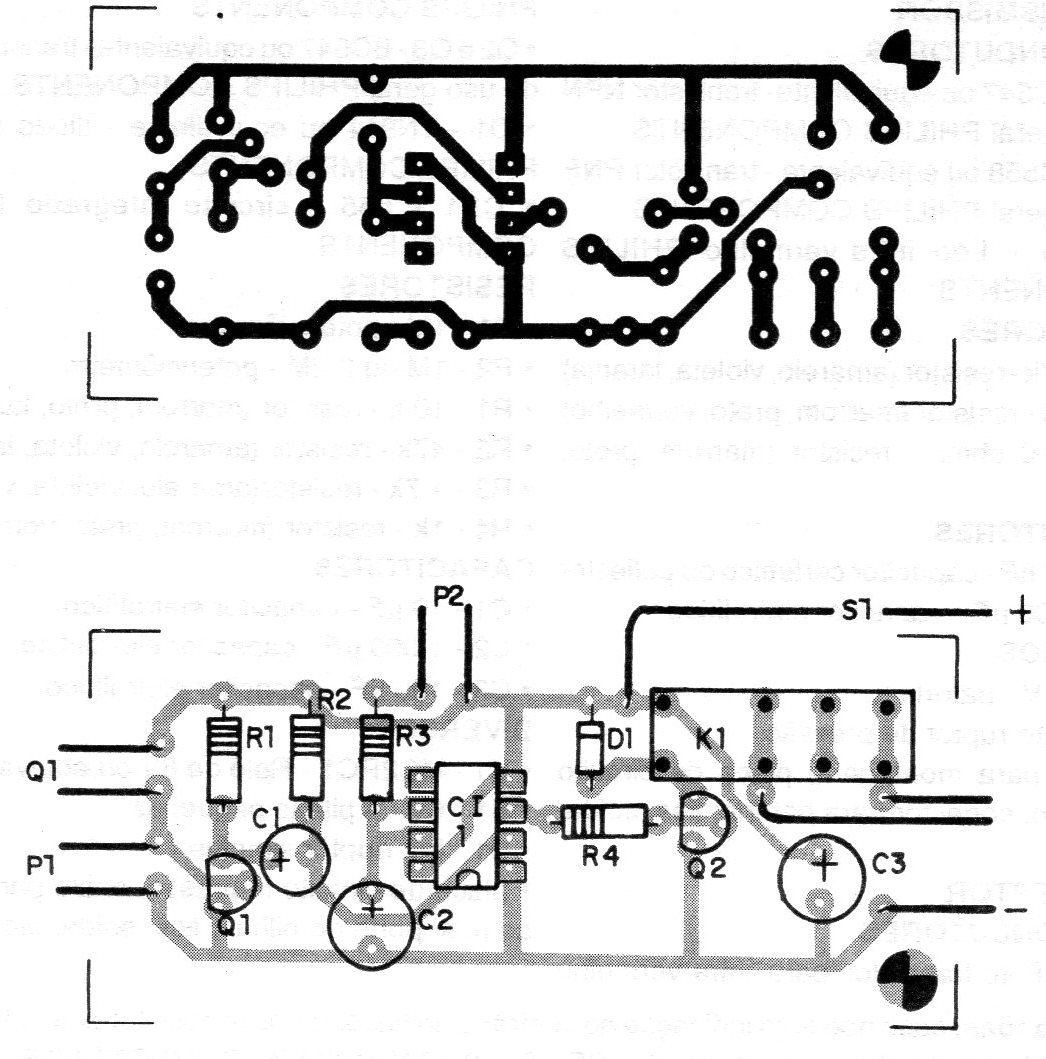

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 3.



Figura 3 – Placa do receptor
Figura 3 – Placa do receptor | Clique na imagem para ampliar |





Um amplificador reconhece a- radiação modulada usando para isso um foto- transistor como sensor. Este sinal é aplicado a entrada de um circuito monoestável quando reconhecido e com isso provoca o disparo do relé por um tempo que podemos ajustar.

Existem dois ajustes neste circuito:

P1 ajusta a sensibilidade do circuito ao disparo, em função da iluminação ambiente. P2 ajusta o tempo que o relé permanece acionado após o disparo do transmissor. Este tempo pode ser ajustado para ficar entre alguns segundos e mais de meia hora.

Para operar o aparelho e ajustá-lo, aponte o transmissor para o receptor e ajuste P1 para máxima sensibilidade. P2 deve estar na posição de menor tempo para este ajuste. O receptor deve receber apenas iluminação do transmissor, devendo ser evitada a iluminação de lâmpadas fluorescente que podem causar o disparo errático.





Lista de Material

a) TRANSMISSOR

SEMICONDUTORES

Q1 - BC547 ou equivalente- transistor NPN

de uso geral

Q2 –BC558 ou equivalente - transistor PNP de uso geral

LED1 - Led infravermelho



RESISTORES

R1 – 47 k - resistor (amarelo, violeta, laranja)

R2 - 1 k - resistor (marrom, preto, vermelho)

R3 - 10 ohms - resistor (marrom, preto, preto)



CAPACITORES

C1 - 47 nF - capacitor cerâmico ou poliéster

C2 - 100 uF - capacitor eletrolítico



DIVERSOS

B1 - 9 V - bateria

S1 - Interruptor de pressão

Caixa para montagem, placa de circuito impresso, conector para bateria, tios, solda, etc.



b) RECEPTOR

SEMICONDUTORES

Q1 - Foto-transistor para infravermelho



Q2 e Q3 - BC547 ou equivalente - transistor NPN de uso geral

D1 - 1N914 ou equivalente - diodo de silício

CI-1 - 555 - circuito integrado



RESISTORES

P1 – 1 M - potenciômetro

P2 – 1 M ou 2,2 M - potenciômetro

R1 - 10 k - resistor (marrom, preto, laranja)

R2 – 47 k - resistor (amarelo, violeta, laranja)

R3 - 4,7 k - resistor(amarelo, violeta, vermelho)

R4 – 1 k - resistor (marrom, preto, vermelho)



CAPACITORES

C1 - 10 uF - capacitor eletrolítico

C2 - 1 000 uF - capacitor eletrolítico

C3 - 100 uF - capacitor eletrolítico



DIVERSOS

K1 - Relé de 6V x 100 mA ou menos

B1 – 6 V - 4 pilhas pequenas

S1 - Interruptor simples

Placa de circuito impresso, caixa para montagem, suporte de pilhas, fios, solda, etc.
